ArcMap——添加图层、要素

添加图层

    现在已打开Greenvalley地图并将其范围设置到市区，这样就可以编制所需要的地图了。市议会所需的地图包括市区用水情况和现有水管的位置和管径尺寸等信息。首先，在地图上添加用水情况的图层。

    1. 将ArcMap和ArcCatalog窗口移动到可同时看到的位置。

    2. 单击ArcCatalog中的Water Use图层并拖到地图上。用户可以选择Catalog目录树中的任意图层，并将其拖动到ArcMap中的地图上。

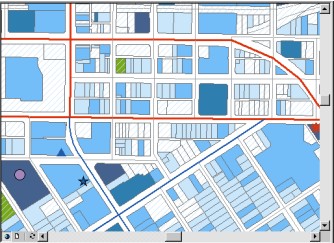

    这一图层显示了用一组渐变颜色填充的区域。就像打开Greenvalley地图时道路和建筑物都使用预定义的符号一样，Water Use图层也使用了一组特定的符号来显示。

    图层是数据的快捷方式。它还定义了ArcMap如何绘制数据。用户可以将图层存储在机构中每个人都容易获取的地方，对他们每个人而言，数据都将以同样的方式显示。

    尽管图层非常有用，但有时图层却不易获得。幸运的是，用户可以将原始地理数据添加到地图上，如同添加图层一样容易。

添加要素

    当用户直接从coverage、shape文件或数据库中添加要素时，每个要素都用一个符号显示。

    现在，要将水管要素添加到地图上。

    1. 将ArcMap和ArcCatalog窗口移动到可以同时显示的位置。

    2. 单击Catalog树中Data文件夹旁的“+”号，查看文件加中的内容。

    3. 单击GreenvalleyDB旁的“+”号。 GreenvalleyDB是一个地理数据库，包含了用户将要使用的数据。该地理数据库中的数据放在5个要素数据集中：Hydrology，Parks，Public Buidings，Public Utility以及Transportation。

    4. 单击Public Utility旁的“+”号。

    5. 单击watermains_arc，并将其移到地图上。

    要素类是指具有相同几何特征（形状）的要素的集合。Watermains_arc就是一个要素类。在本例中，要素是指描述水资源分配系统的管道的线状（polyline）要素。

    地理数据库（geodatabase）包括要素集和要素类，是ArcGIS应用程序用来管理地理信息的。
