ArcGIS教程——数字化边界（一）

显示边界和地块

    数字化时，当然需要看到parcels下面的图像，因此要显示出公园所在地块的边界线。

    1. 单击contents列表中parcel_2下的图例符号。

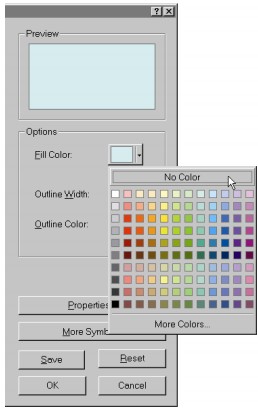

    2. 在Symbol Selector对话框中打开Options面板，单击Fill Color下拉列表，选择No color。

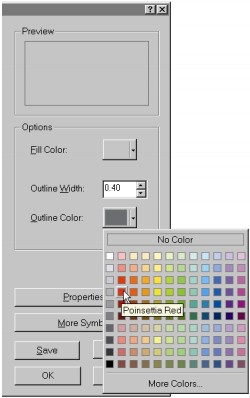

    3. 单击Outline Color的下拉列表，设置成红色。

    4. 单击OK。

    5. 在parcel_2层旁边的框中打勾，以显示出地块层。 不需要显示streets或者街道名字，但为了以后分析用，把这层保留在地图上。

    6. 右击内容表中的streets，选中Label Features（选择为选中状态）来去掉街道名称标注。

    7. 不选择streets层，使之不再显示。

    8. 右击historic.tif层，单击Zoom To Layer。

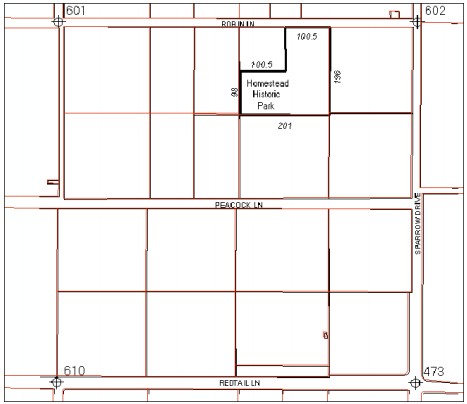

现在图像上部parcel边界以红色显示出来。

    9. 单击File菜单，单击Save按钮，保存地图的显示方式。现在，可以注意到，在parcel_2层上地块边界与图像上的地块边界配准得比较好，当然还不是非常精确。因为是在parcel_2层上捕捉边界，并用图像进行校正，所以这种配准精度是可以接受的。如果仅仅是根据图像进行数字化，必须确保图像尽可能与街道完好配准。为此，需要增加更多的链接。不过，由于诸如扫描图像的变形、图像上控制点的位置以及图像（根据纸质地图扫描而成）上街道的位置与GIS数据库中对应位置的轻微误差等因素的影响，要做到完全精确的配准是不可能的。
