ArcGIS教程：数字化边界（四）

用角度和距离来设置一个顶点

    下面一段公园边界的长度只要该地块边界长度的一半，而扫描的图像包含了整个地块的边界。用户将用角度和距离来设置两个顶点。

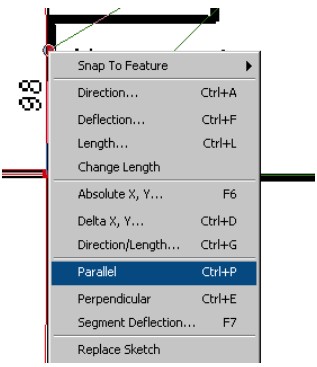

    1. 将鼠标放在公园角上靠近地块边界线的地方，按右键选择Parallel。

    现在光标画出的线被局限于与地块边界平行。

    2. 按右键选择Direction/Length。Direction/Length对话框弹出。

    3. 在Length文本框中输入“98”，按Enter键。

    在图像上，这部分公园边界的长度也显示出来，为98米。

    这样，我们就在公园的边界上新设置了一个顶点，这个顶点与原来就位于在地块角上的点（即最南的顶点）的距离为98米。

    4. 将光标移到地块北部边界的中点附近，按右键选择Parallel。

    现在添加的线段与地块的北界平行。

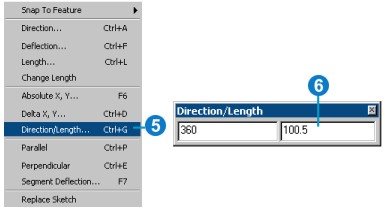

    5. 按右键选择Direction/Length。

    6. 单击Direction文本框，输入“360”，然后单击Length文本框，输入“100.5”，按Enter键。

    新的部分添加到图上了，它长100.5米，并与地块的北界平行。
