ArcGIS教程:创建一个全色锐化的自然色镶嵌数据集(一)

ArcGIS教程:创建一个全色锐化的自然色镶嵌数据集(一)
在本教程中,您将创建一个包含美国陆地资源卫星 7 ETM+ 影像的镶嵌数据集。本教程将展示产品定义的用途,产品定义可以在创建镶嵌数据集时进行定义。通过产品定义,您可以对镶嵌数据集进行自定义,以使其包含具有特定波段和波长数的数据。产品定义可控制数据添加到镶嵌数据集的方式及默认的显示方式,同时还为某些处理提供帮助。创建镶嵌数据集来包含卫星影像时,使用产品定义是理想选择。

    本教程仅适用于 ArcGIS for Desktop Standard ArcGIS for Desktop Advanced在本教程中,您将创建一个包含美国陆地资源卫星 7 ETM+ 影像的镶嵌数据集。本教程将展示产品定义的用途,产品定义可以在创建镶嵌数据集时进行定义。通过产品定义,您可以对镶嵌数据集进行自定义,以使其包含具有特定波段和波长数的数据。产品定义可控制数据添加到镶嵌数据集的方式及默认的显示方式,同时还为某些处理提供帮助。创建镶嵌数据集来包含卫星影像时,使用产品定义是理想选择。

    您将创建一个包含对显示非常有用的全色锐化影像的自然色 (RGBI) 镶嵌数据集。

    在开始之前,假设您已将教程数据安装在 C:\arcgis\ArcTutor\Raster\Data 中。如果不是,请适当更改此教程数据的路径使其正确运行。

    启动 ArcMap

    步骤:

  • Start ArcMap by clicking Start > All Programs > ArcGIS > ArcMap 10.1.
  • 单击 ArcMap - 启动 窗口上的取消。如果您之前已选择不显示此窗口,那么此窗口将不会显示。

    创建文件地理数据库

    如果已在其他练习中创建了 ImageGDB,则可跳过本部分的各个步骤。

    步骤:

  • 在标准 工具条上,单击目录按钮将打开目录 窗口。
  • 在位置文本框中输入 C:\arcgis\ArcTutor\Raster,然后按 ENTER此位置将添加到目录树的文件夹连接标题下。如果教程数据安装在其他位置,则请按照您的安装位置相应地更改路径。
  • 右键单击 Raster 文件夹,然后单击新建 > 文件夹。
  • 将文件夹命名为 Exercises
  • 右键单击 Exercises 文件夹,然后单击新建 > 文件地理数据库。
  • 将新建的文件地理数据库重命名为 ImageGDB

    设置默认地理数据库

    每个地图文档都有一个默认地理数据库,作为地图空间内容的本地位置。此位置用于添加数据集和保存各种编辑和地理处理操作生成的结果数据集。

    步骤:

  • 在目录 窗口中右键单击 ImageGDB 地理数据库,然后单击建立默认地理数据库。

    创建新的镶嵌数据集

    创建一个镶嵌数据集,然后指定自然色 (RGBI) 产品定义。这将创建一个四波段镶嵌数据集来包含红色、绿色、蓝色和红外波段。

    步骤:

  • 在目录 窗口中右键单击 ImageGDB,然后单击新建 > 镶嵌数据集。将打开创建镶嵌数据集 工具对话框。
  • 在镶嵌数据集名称文本框中输入 Pansharpen
  • 单击坐标系浏览按钮
  • 展开投影坐标系 > UTM > WGS 1984 > Southern Hemisphere,然后单击 WGS 1984 UTM Zone 50S.prj,然后单击确定。
  • 单击产品定义下拉箭头,然后单击 NATURAL_COLOR_RGBI

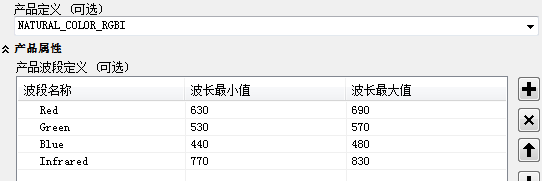

  • 展开产品属性。

    您将看到定义的四个波段以及波长范围。添加卫星影像时,栅格类型能够识别出与每个波段关联的波长范围。这将确保正确的波长加载到正确的波段。ArcGIS for Desktop 也能识别出产品定义以及显示镶嵌数据集时使用的波段组合。

  • 单击确定以运行工具。

    Pansharpen 镶嵌数据集已创建于地理数据库中,并已添加到内容列表。这是一个空镶嵌数据集,用于包含四个波段。它以镶嵌图层(一种特殊的图层组)进行添加。顶层的名称与镶嵌数据集的名称相同,即 Pansharpen。同时,也生成了空的边界图层、轮廓图层和影像图层。您将在接下来的步骤中将美国陆地资源卫星影像添加到其中。
