ArcGIS教程：替换镶嵌数据集中的轮廓线

    有时，您可能需要修改镶嵌数据集中的轮廓线，以控制镶嵌影像的显示方式。在此工作流中，您将在不删除旁注的前提下，按照所需的步骤来移除扫描地图中的旁注。

    将扫描的地图添加到镶嵌数据集

    步骤:

1. 创建地理数据库。如果不要求使用 ArcSDE，建议您创建文件地理数据库。
2. 创建镶嵌数据集。
3. 将扫描的地图添加到镶嵌数据集。如果栅格数据位于某个文件夹内，请使用以下步骤：

• 打开“添加栅格至镶嵌数据集”工具。
• 为大部分数据使用“栅格数据集”栅格类型，尤其是以通用文件格式（例如 JPEG 2000、TIFF 或 MrSID）存储的栅格数据。
• 单击输入下拉箭头，然后单击工作空间。
• 单击输入浏览按钮并选择存储数据的文件夹。默认情况下，将添加按子文件夹形式组织的所有栅格数据。如果不希望添加所有栅格数据，则可取消选中高级选项部分的包括子文件夹。如果工作空间包含多种栅格数据集格式，将添加所有受支持的格式。如果只想添加特定的格式或添加包含特定名称的文件，则可在高级选项的文件过滤器参数中定义一个过滤器。
• 也可以展开高级选项并选中构建栅格金字塔。这将为每个源栅格数据集构建金字塔。如果已构建金字塔，则可保持此选项为未选中状态。通过对源数据构建金字塔，只需更少的金字塔便可显示整个镶嵌数据集影像。
• 单击确定以运行工具。

    添加了扫描的地图后，将会看到其轮廓线。轮廓线可能会如下所示。其中有明显的重叠部分，这是因为地图旁注是由每条轮廓线所表示的源栅格的一部分。使用此类型的数据时，如果将地图旁注移除，则地图的各条边将会连接在一起而不发生重叠。

如果将该图放大，将会显示镶嵌的扫描地图，其中包括地图旁注。

    激活和编辑轮廓线

    接下来要做两件事。由于要修改轮廓线，所以需要启用与按轮廓线裁剪栅格数据相关的选项。还需要对轮廓线进行编辑。

    可通过启动 ArcMap 中的编辑会话并手动编辑每条轮廓线来编辑轮廓线，也可以用已有的多边形来替换轮廓线。通常，可以找到一个文件，其中包含为地图图幅描绘轮廓的多边形；不过，可能需要创建此文件。创建此文件通常并不困难，因为地图图幅的位置和尺寸往往很一致 - 例如，具有由特定经纬度坐标所限定的范围。

    启用轮廓线裁剪

    步骤:

• 在目录窗口中，右键单击镶嵌数据集，然后单击属性。
• 单击默认值选项卡。

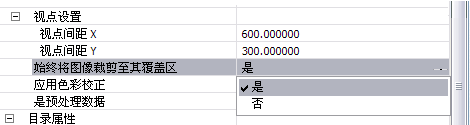

• 单击始终将图像裁剪至其轮廓线旁边的字段，然后单击下拉菜单中的是。

• 单击确定关闭镶嵌数据集属性 对话框。

    替换轮廓线

    在此工作流中，您将不手动编辑轮廓线，而是使用连接操作，用要素类中的轮廓线多边形来替换镶嵌数据集的轮廓线。要执行连接，需要使用两个文件所共有的属性字段。

    步骤:

• 打开“导入镶嵌数据集边界”工具。使用此工具，可通过连接操作来替换镶嵌数据集中的轮廓线、边界或接边。
• 单击镶嵌数据集下拉箭头并选择镶嵌数据集，或者单击浏览按钮并导航到镶嵌数据集。
• 单击目标要素类下拉箭头，然后单击轮廓线。
• 单击目标连接字段下拉箭头，然后单击与要素类中的属性字段相匹配的属性字段。
• 单击输入要素类浏览按钮并选择要用于替换现有轮廓线的面要素类。
• 单击输入连接字段下拉箭头，然后单击与标识为“目标要素类”的属性字段相匹配的属性字段。
• 单击确定以运行工具。轮廓线将被替换“目标要素类”中的多边形。在下图中，更新后的轮廓线沿着边连接起来并且不发生重叠。

    重新构建边界

    由于对轮廓线进行了修改，所以整个镶嵌数据集的边界并不准确。此例中，由于轮廓线的大小已经缩小，因此边界现在要大于轮廓线的内容范围。

    步骤:

• 打开“构建边界”工具。
• 单击确定以运行工具。

    创建金字塔

    既然已对轮廓线进行了改进，那么现在就可以为镶嵌数据集创建金字塔。

    步骤:

• 打开“构建金字塔(Overview)”工具。
• 单击镶嵌数据集下拉箭头并选择镶嵌数据集，或者单击浏览按钮并导航到镶嵌数据集。
• 接受默认设置。
• 单击确定以运行工具。将生成金字塔，这样您就可以进行平移和缩放，并且可以始终看到镶嵌的影像。现在，当您放大到前面显示的同一区域时，将不会出现地图旁注。

    此工作流介绍了如何使用要素类中的多边形来替换镶嵌数据集中的轮廓线。您也可以使用相同的工具和方法来替换镶嵌数据集中的边界或接边。

在修改轮廓线时，您只是修改栅格数据集中要在镶嵌影像中使用的数据范围，而不编辑源栅格数据集。也不修改像素。事实上，您还可在必要时通过编辑轮廓线来恢复地图旁注。
