ArcGIS教程：TIN工具从中心线分级介绍

    TIN 编辑 工具条上的从中心线分级 命令可用于向 TIN 表面添加道路、堤坝和类似护堤的要素。您提供要素中心线、宽度，以及用于在要素和表面之间分级的坡度角。工具使用这些选项，合成一个设计表面，然后与所编辑的 TIN 进行集成。可选择将设计表面写入到新的 TIN 模型。

    要启用交互式工具，必须选择一个 TIN 在 TIN 编辑工具条中进行编辑。此外，还必须选择一个或多个 2D 或 3D 线图形或要素。如果选择的要素在一个以上，操作将会使用在从中心线分级对话框中设定的相同参数，对选定的所有要素执行。

    如果输入要素是 2D，它将会在执行任何分级分析前被描绘在 TIN 表面，然后转换为 3D 要素。

步骤:

• 单击 TIN 编辑下拉菜单，然后单击开始编辑 TIN。要启用从中心线分级工具，您必须有一个用于编辑的 TIN，还需要选择线要素或图形。线要素可以是 2D，也可以是 3D。

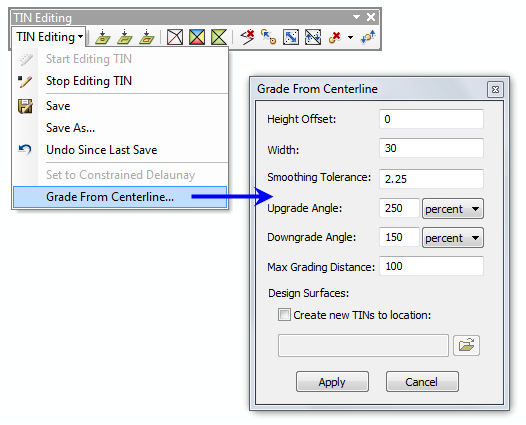

• 选定线要素后，单击 TIN 编辑 工具条上的 TIN 编辑下拉菜单，然后单击从中心线分级。将会显示从中心线分级对话窗口。
• 通过从中心线分级对话窗口设置所需的分级参数。以下分别介绍了各个参数。

    高度偏移 - 添加到要素折点的恒定高度。默认值为 0.0。

    宽度 - 要素的 2D 宽度。对于道路，它是路面宽度，对于堤坝和护堤，则是它们最宽部分的宽度。该区域的高度将按照输入要素的高度。默认宽度为 30.0。

    平滑容差 - 平滑输入线允许的容差。为 2D 容差。通常情况下，粗略数字化的线条会突兀地改变方向。平滑会带入一些弯曲度，让方向的变化更加柔缓。容差是平滑线可偏离原始线的距离。因此，可能的平滑量与容差是成比例的。值 0.0 意味着不进行平滑处理。默认值为 2.25。

    升级角度 - 按百分比或度数给出的剪切坡度角。对输入要素进行缓冲，得出其适当宽度后，它会找到在当前 TIN 之下的至少一部分边，这时就会用到这一角度。新分级的表面相对于要素边必须上倾，以指向其最终相交的 TIN。默认值为 250% 度。

    降级角度 - 按百分比或度数给出的填充坡度角。对输入要素进行缓冲，得出其适当宽度后，它会找到在当前 TIN 之上的至少一部分边，这时就会用到这一角度。新分级的表面相对于要素边必须下倾，以指向其最终相交的 TIN。默认值为 150% 度。

    最大分级距离 - 要素边和 TIN 之间分级坡度允许的最大距离。以本地要素几何、TIN 表面几何和分级角度为基础，分级所需的距离可能会过长。最大分级距离正是用来限制这一距离的。如果发现完成设计所需的分级距离超出此限制，将不会为要素进行分级。默认值为 100 个单位。

    创建到以下位置的新 TIN - 写入设计表面的文件夹。如果为新 TIN 选中此项，则表明将为每个输入要素制作设计表面。设计表面是表面的修改部分。

• 选择应用以执行已在选定用于编辑的 TIN 中设定的分级参数。
