ArcGIS教程：利用TIN工具添加面

添加 TIN 面交互式工具

    要向可编辑 TIN 中添加面，请使用 TIN 编辑 工具条中的添加 TIN 面交互式工具。

    单击该工具时，将弹出添加 TIN 面 对话框窗口，用于指定面的属性。这些属性包括模式、线类型、替换偏移、高度源、高度和折点捕捉。

    单击一次将输入各个折点，然后双击可完成面的添加。

    要以交互方式向 TIN 添加面，请按下述步骤进行操作。

    步骤:

• 单击 TIN 编辑下拉菜单，然后单击开始编辑 TIN。

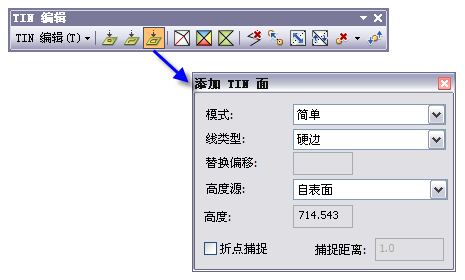

• 单击 TIN 编辑 工具条中的添加 TIN 面工具。将弹出添加 TIN 面 对话框。
• 在添加 TIN 面 对话框中设置要在 TIN 表面上创建的面的所需属性。

    模式 - 要创建的多边形的类型。选择替换、擦除、裁剪或简单。

    线类型 - 添加面时要使用的线类型可设置为软或硬。硬隔断线用于表示表面坡度的不连续性。软隔断线用于向 TIN 添加边，以捕获不会改变表面局部坡度的线状要素。

    替换偏移 - 当使用替换 模式添加多边形时，进行数字化的多边形将作为隔断线添加，并从表面获得高度。此多边形用于将 terrain 沿该边界固定到位。然后该多边形通过替换偏移进行缓冲并按替换高度进行插值。因此，会创建两个多边形。外部多边形始终位于表面上，而内部多边形具有指定的高度值。

    高度源 - 在 TIN 表面上生成面要使用的高度源。选择自表面、表面上的最大 z 值、表面上的最小 z 值或按指定。

    高度 - 在表面上移动光标时交互显示表面的高程。

    将按指定设置为高度源时，高程值来自已添加到高度源窗口的高度。

    折点捕捉 - 如果选中，数字化多边形选择位置将根据指定的捕捉距离捕捉到最近的结点。单击以打开/关闭折点捕捉。

    捕捉距离 - 捕捉距离是用于折点捕捉的距离。向表面添加数字化点时，用户将看到高亮显示的结点，该点用于捕捉选择点。如果在 TIN 表面上未显示高亮显示的点，则说明最近的结点在指定的距离之外，且不发生捕捉。捕捉单位是 TIN 的 xy 单位。

• 选择面起点所在的 TIN 表面；将在表面上对第一个折点进行数字化。在所需位置单击一次，可以继续将各折点添加到面。双击可完成新面的添加。
