ArcGIS教程:宗地结构中宗地编辑的快速浏览

ArcGIS教程:宗地结构中宗地编辑的快速浏览
本教程仅适用于 ArcGIS for Desktop Standard 和 ArcGIS for Desktop Advanced。

    本教程仅适用于 ArcGIS for Desktop Standard ArcGIS for Desktop Advanced

宗地编辑器工具条

    宗地编辑器 工具条包含访问和处理宗地结构所需的工具和菜单命令,例如选择宗地要素工具、宗地浏览器 窗口、宗地详细信息 窗口和保留控制点 对话框。宗地编辑器菜单和工具条上还提供了其他常用的宗地编辑工具和命令(例如作业名册命令和创建连接线工具)。您还可从宗地编辑器 工具条启动和停止编辑会话。需要使用宗地编辑器 工具条才能在 ArcMap 中对宗地结构内的宗地进行编辑。

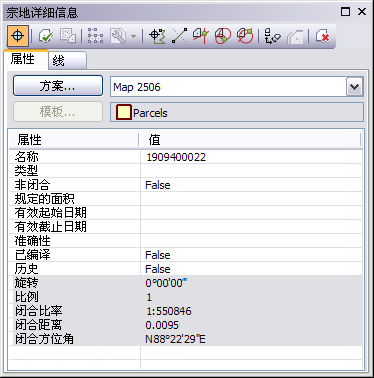

宗地详细信息对话框

    编辑和创建宗地时会使用宗地详细信息 对话框。可通过单击宗地编辑器 工具条上的宗地详细信息按钮打开此对话框。宗地详细信息 对话框的属性选项卡中将显示所选宗地或打开的宗地的宗地面属性。在此选项卡中,还可指定宗地的相关测量图或测量记录以及为新宗地设置宗地面要素模板。线选项卡可显示宗地导线和未闭合信息。打开宗地进行编辑或创建新宗地时,宗地详细信息 对话框中会有几个宗地编辑命令变为可用,例如 COGO 命令和构建宗地(来自线作业)命令。

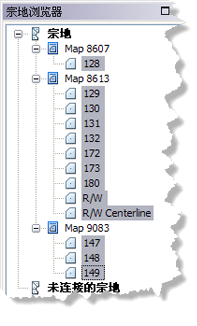

宗地浏览器窗口

    单击宗地编辑器 工具条上的宗地浏览器按钮可打开宗地浏览器 窗口。宗地浏览器 窗口会按宗地的测量图或测量记录名称列出所选宗地。如果正在进行结构作业,会在打开的作业中按宗地的测量图或测量记录名称对所有宗地进行分组。如果当前宗地结构中存在未连接的宗地,则这些宗地会列在未连接的宗地下。您可在地图或宗地浏览器 窗口中选择并右键单击宗地,以访问各种宗地编辑命令和工具。


测量图目录对话框

    可在宗地编辑器 工具条上的宗地编辑器菜单中访问测量图目录 对话框。也可以在编辑宗地时在宗地详细信息 对话框中访问测量图目录 对话框。在测量图目录对话框中,可找到一份宗地结构中所有现有可用测量图的列表。测量人员所准备的测量图或测量记录是用于定义和描述单个或多个宗地的法定记录文档。测量图信息存储在宗地结构的非空间测量图表中。您可在测量图目录 对话框中创建新测量图,也可以在迁移宗地时将测量图信息迁移至宗地结构中。如果不存在任何方案或者选择不使用的方案,则会在编辑宗地时使用默认的系统地图。

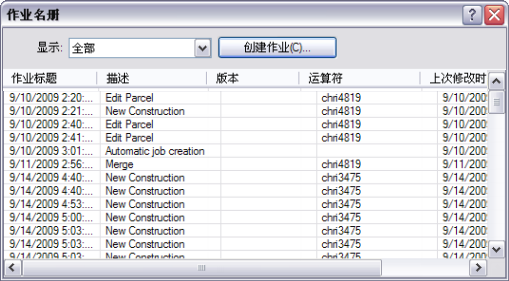

作业名册对话框

    作业名册 对话框可追踪和显示对宗地结构中的宗地所做的编辑。自动创建每个编辑内容或微型作业,并为其添加日期和时间戳。可缩放和平移至各宗地的范围。您可以右键单击各个作业或编辑内容,以选择编辑的宗地或平移和缩放至宗地。您也可以通过打开作业属性来将元数据添加到各个编辑内容或作业。

单击宗地编辑器 工具条上的宗地编辑器 > 作业名册可访问作业名册 对话框。

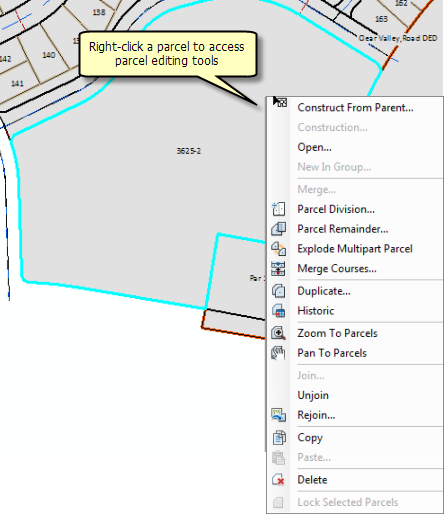

宗地编辑工具

    在编辑会话或打开的结构作业中,右键单击某宗地将其打开,然后在宗地详细信息 对话框中编辑其属性。右键单击宗地时还可访问一些命令,例如宗地分割、从父项构造和宗地剩余地产。

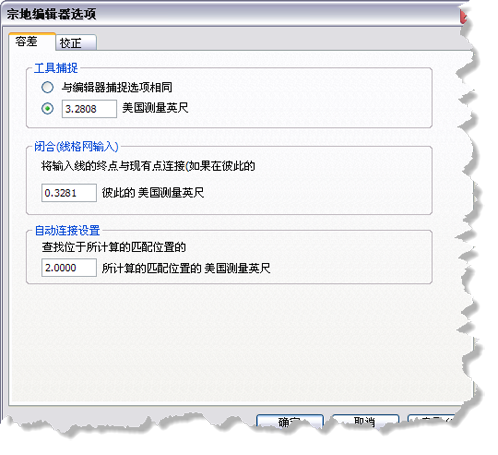

宗地编辑器选项对话框

    宗地编辑器选项 对话框用于设置宗地结构编辑选项,例如捕捉容差和宗地导线校正类型。

宗地结构信息模型

    宗地结构信息模型是使用数据模型和所选组织的宗地编辑工作流增强过的宗地结构数据集。目前,地方政府信息模型(用于美国地方政府的模型)可以启用宗地结构。

宗地结构信息模型是一个宗地结构数据集,此数据集已使用数据模型和所选组织的宗地编辑工作流进行增强。目前,宗地结构可通过地方政府信息模型启用,此模型为美国地方政府模型。

数据迁移

    可将已经过拓扑验证且拓扑规整的宗地要素类数据迁移到宗地结构中。将在包含以下要素类的要素数据集中创建地理数据库拓扑:宗地线要素类、宗地面要素类和点要素类(宗地拐角),其中点要素类为可选项。如果现有宗地数据只包含面,则可使用面转线地理处理工具将面转换为线。验证拓扑是否符合一系列所需规则,如果拓扑符合规则,则可使用加载拓扑至宗地结构地理处理工具将其迁移到宗地结构。
