ArcGIS教程：在结构中创建新宗地（二）

创建要素模板

    创建新宗地之前，需为结构宗地多边形创建要素模板。要素模板定义创建新要素所需的所有信息，例如以要素填充的属性以及存储要素的图层。要素模板可在编辑期间随时进行添加，并可基于现有图层符号系统（例如宗地线类型）进行创建。

    您将为在测量图 Map 9000 中创建的宗地创建要素模板。

    步骤:

    创建要素模板之前，要在结构宗地表中添加新属性：

• 在 ArcMap 中的标准工具 工具条上单击目录工具打开目录窗口。
• 在目录 窗口中，导航到教程数据的位置，展开名为 FABRIC 的宗地结构以显示宗地结构要素类和表。
• 右键单击 FABRIC_Parcels 要素类，然后单击属性。

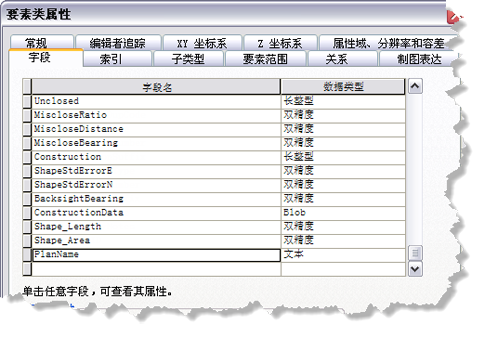

• 在要素类属性 对话框中，单击字段 选项卡，在字段列表中，向下滚动到第一个空行，输入新的字段名。输入测量图名称作为字段名并将数据类型设置为文本。

• 单击确定添加字段，然后关闭要素类属性 对话框。
• 关闭或停靠目录 窗口。
• 返回到 ArcMap 中，单击宗地编辑器 > 开始编辑，以开始编辑会话来创建要素模板。
• 在内容列表 窗口中，右键单击宗地子图层，指向编辑要素，然后单击组织要素模板。

    在组织要素模板 对话框中，注意宗地要素的默认宗地模板。

    您将添加一个用于在 Map 9000 测量图中创建宗地的新模板：

• 单击新建模板命令。
• 在选中宗地子图层的情况下，在创建新模板向导 对话框上单击完成。

    名为 Parcels 的第二个模板会添加到组织要素模板 对话框的模板列表中。

• 右键单击列表中名为 Parcels 的第二个模板，然后单击属性。

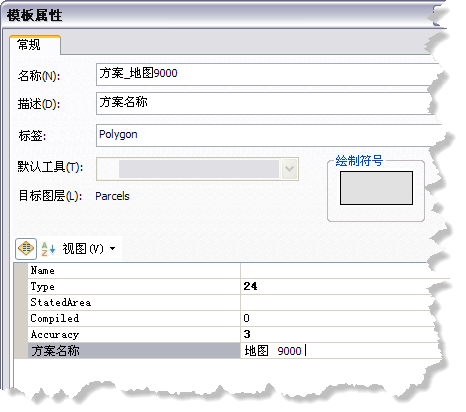

• 在模板属性 对话框中，对模板 Plan_Map9000 进行重命名。在类型字段中输入 24，在精度字段中输入 3，然后在测量图名称字段中输入 Map 9000。

• 单击确定应用模板属性。关闭组织要素模板 对话框。

    每次使用 Plan_Map9000 模板创建结构宗地时，都会将宗地的类型属性设置为 24（即此数据的地块宗地），将测量图名称属性设置为 Map 9000，以及将精度类别设置为 3。在内部，宗地还会从测量图精度中继承精度。可以通过对宗地设置不同的精度类别来覆盖测量图精度。

• 保存编辑会话以完成练习。

    上述练习是如何使用模板自动创建新结构要素的一个示例。
