制图表达教程：了解制图表达的基础知识（一）

    在本教程中，您将查看一幅需要使用新的符号系统进行更新的地图，并将使用要素类制图表达来改进此地图。通过在地理数据库中随地图数据一起存储基于规则的复杂符号，要素类制图表达为地图符号系统的使用提供了更大的灵活性和控制力。您将了解在地理数据库中创建要素类制图表达的不同方式，以及将符号化图层转换为要素类制图表达的方法。

       许可:创建和修改要素类制图表达需要拥有 ArcGIS for Desktop Standard或高级版许可。至少需要 ArcGIS for Desktop Standard许可才能完成本教程的步骤。

       警告:必须将教程数据复制到一个具有写入权限的本地目录。这些练习会对提供给您的数据库进行修改，因此在开始练习之前应该对它们进行备份，以便您或其他人以后仍然能够按照教程进行练习。

在 ArcMap 中创建要素类制图表达

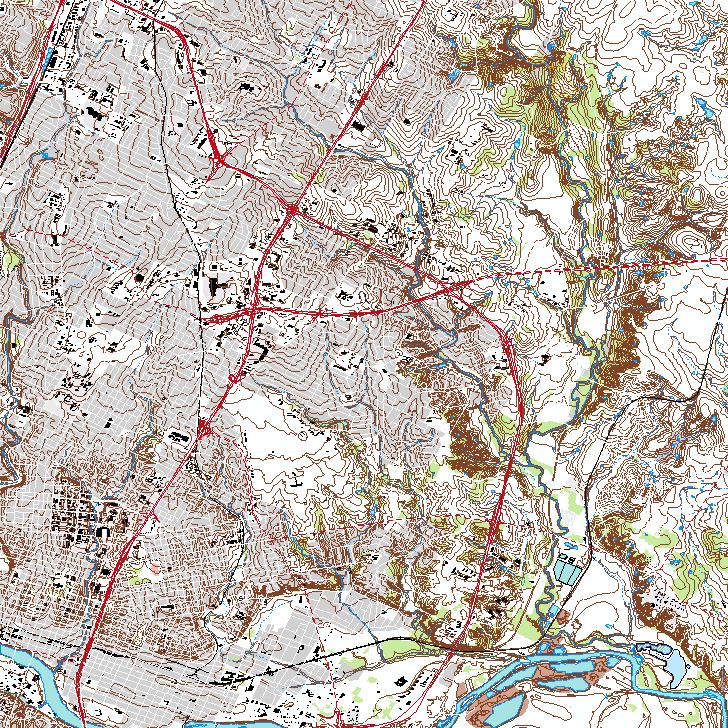

    本教程使用的是一幅得克萨斯州奥斯汀市的地形图。此地图中包含了多个已符号化的图层。您将使用制图表达来更新和改进其中一些图层的符号系统。

    步骤:

• 启动 ArcMap。
• 从 C:\ArcGIS\ArcTutor\Representation\Exercise_1 打开 Exercise_1.mxd。

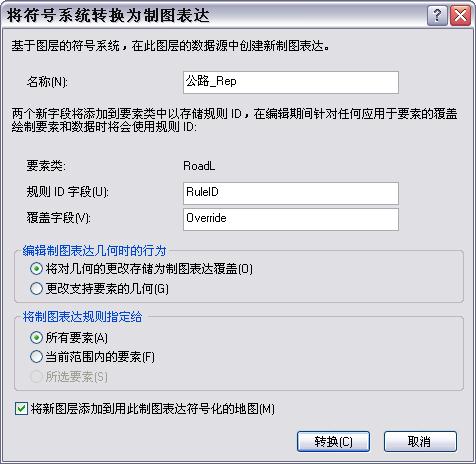

• 在内容列表中右键单击 RoadL 图层，然后单击将符号系统转换为制图表达。将打开将符号系统转换为制图表达对话框。

• 检查所有默认设置，然后单击转换。

1. 制图表达名称将被自动使用附加有后缀 _Rep 的要素类名称进行填充。
2. 规则 ID 字段是一个整型字段的名称，该字段为每个要素存储了一个整型值用以引用一个描述其符号化方式的特定的制图表达规则。此字段的默认名称为 RuleID。
3. 覆盖字段用于存储对某一要素的某一制图表达规则所执行的所有覆盖。它属于 BLOB 字段类型。此字段的默认名称为“Override”。
4. 编辑制图表达几何时的行为属性用于指示使用制图表达编辑工具所做的几何编辑的存储位置。这些更改可存储在要素类的 Override 字段或 Shape 字段中。
5. 新图层 RoadL_Rep 添加到内容列表中。原始的 RoadL 图层（使用唯一值符号化）仍位于内容列表中并位于 RoadL_Rep 图层的下面。

• 按住 CTRL 键并单击内容列表中的任一复选框来关闭所有图层。重新选中 RoadL 和 RoadL_Rep 图层。使用这两个复选框在这两个图层的开启和关闭状态间进行切换，以直观地比较它们的符号化方式。您可能要在地图中通过缩放和平移来找出它们的不同点和相似点。
• 按住 CTRL 键并单击内容列表中某个空复选框再次开启所有图层。
• 为下列图层重复转换步骤 ：RailroadL、TrailL、HydroL、BuildingA、WetlandsA。
• 在完成新图层与原始图层之间的比较之后，请按住 CTRL 键并在内容列表中单击这六个原始图层来选定它们。右键单击任一所选图层，再单击移除，从地图中删除这些图层。

    只保留通过制图表达符号化的图层（带有 _Rep 后缀）。
