制图表达教程：了解制图表达的基础知识（三）

在 ArcCatalog 中创建要素类制图表达

    步骤:

• 启动 ArcCatalog。
• 在目录树中右键单击要素类 RoadP（在 Representations_1.gdb 中的 TopographicMap 要素数据集内），然后选择属性。
• 在要素类属性 对话框中，单击制图表达选项卡。列表当前为空表，这是因为 RoadP 要素类目前不含有任何要素类制图表达。接下来就为其添加一项。

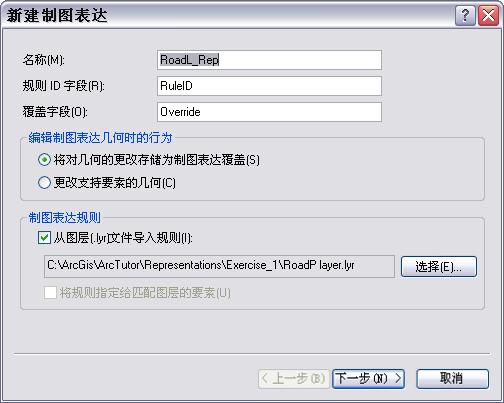

• 单击新建。将打开新建制图表达 对话框。请注意，此对话框与本练习中早先用到的 ArcMap 中的将符号系统转换为制图表达 对话框比较相似。
• 保留默认名称 RoadP_Rep 和默认字段名称 RuleID 与 Override。
• 选中“从图层文件 (.lyr) 导入规则”复选框。导航至 Exercise_1 文件夹中的 RoadP layer.lyr。您可从任何其他图层文件中导入规则。此复选框勾选之后就可选择制图表达规则的引用图层文件。
• 选中“将规则指定给与图层文件相匹配的要素”复选框。仅当从中导入规则的图层文件与当前要素类具有相同源时此选项才可用。选中此选项会将制图表达规则指定给各个要素。您的对话框应如下图所示。

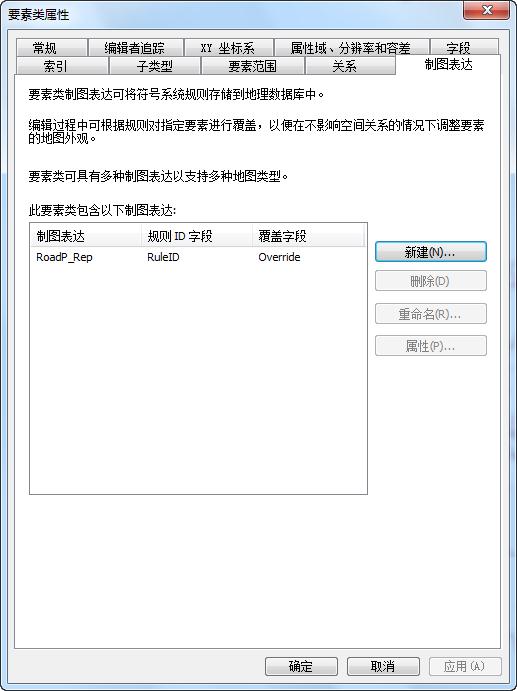

• 单击完成。在要素类属性 对话框的制图表达选项卡上会出现新建的 RoadP_Rep 要素类制图表达。

在 ArcCatalog 中检查要素类制图表达属性

    步骤:

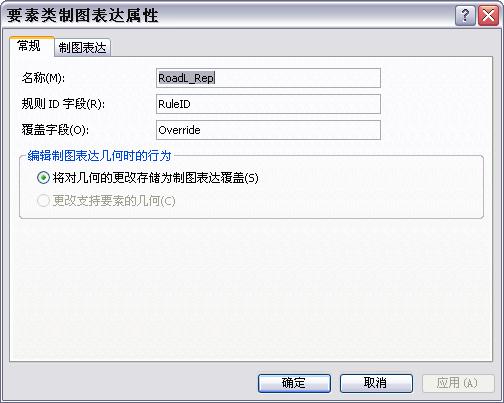

• 保持要素类属性 对话框为打开状态，单击 RoadP_Rep，再单击属性。将打开要素类制图表达属性 对话框。
• 如有必要，可单击常规选项卡。

    常规选项卡会显示要素类制图表达的名称和两个新增制图表达字段的名称，还会显示几何编辑行为设置。各设置参数和要素类制图表达的名称都可在此窗格中更改，但是对于本教程来说，无需任何改动。

• 单击制图表达选项卡。您会注意到当前的符号大小为 2.72 磅，而不是转换之前的 4 磅。转换之前，此符号属于字符标记符号。其被存储为字体中的字形。字形的包络矩形的大小为 4 磅，而包络矩形中符号的大小实际为 2.72 磅。因此即使字号并未如预期那样，符号还是会正确地转换为制图表达。使用 ArcMap 时，您可在“制图表达”渲染器和“要素”渲染器之间反复切换，以查看新符号和旧符号是否为相同大小。
• 此选项卡中所列的制图表达规则是 RoadP_Rep 要素类制图表达的一部分，此制图表达当前仅有一个制图表达规则 Rule_1。
• 单击制图表达规则的名称 Rule_1。在选定文本后，输入 Road Caps 来重命名制图表达规则。
• 单击确定，关闭要素类制图表达属性 对话框。
• 单击确定，关闭要素类属性 对话框。
• 在目录树中保持 RoadP 要素类仍为选中状态，单击预览选项卡，然后从下拉菜单中选择表。

• 检查属性表，查看是否已添加了两个新列：RuleID 和 Override。RuleID 字段可存储与制图表达规则相关联的数值（此例中为制图表达规则 Road Caps）。Override 字段会存储编辑过程中作用于制图表达规则的任何要素级的预期更改。

• 退出 ArcCatalog。
