ArcGIS教程：数据框格网快速浏览

    使用数据框属性 对话框的格网选项卡可以添加和管理数据框的格网和经纬网。还可以访问格网和经纬网向导 或参考系统选择器。

    通过数据框属性 对话框创建的格网或经纬网将被绘制在布局视图的数据框之上。它们不显示在数据视图中。

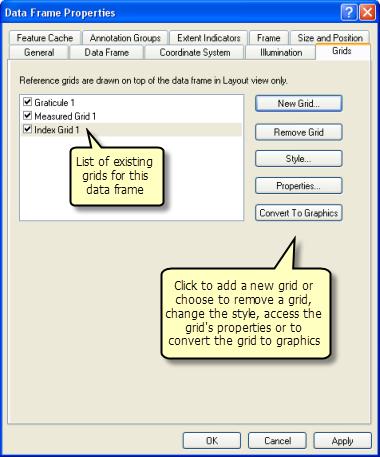

格网选项卡

    使用格网选项卡不仅可以向地图中添加新格网，还可以管理数据框的现有格网和经纬网。选项卡左侧显示的是当前为此数据框定义的格网和经纬网（也称为参考系）的列表。在此列表中选中的所有格网和经纬网都将绘制在布局视图中的数据框之上（格网和经纬网在数据视图中不显示）。右侧的按钮提供了用于执行以下操作的选项：

• 添加新格网或经纬网。
• 移除现有格网和经纬网。
• 更改格网或经纬网的样式。
• 更改格网或经纬网的属性。
• 将格网或经纬网转换为图形。

    新建格网

    要添加新的格网或经纬网，请单击新建格网按钮。将弹出格网和经纬网向导 或参考系统选择器，具体取决于向导是否可用。如果您之前要使用自定义叠加格网，则说明向导已被关闭。

    移除格网

    要移除格网，只需从左侧的列表中选择某个格网或经纬网，然后单击移除格网按钮即可从数据框中移除该格网。如果当前未在左侧列表中选择任何格网或经纬网，则此按钮不可用。

    样式

    要更改格网或经纬网的样式，请从左侧列表中选择一种格网或经纬网，然后单击样式按钮。将弹出参考系统选择器，通过此选择器您可以在此地图文档当前引用的一组样式中选择一种参考系样式。如果当前未在列表中选择任何格网或经纬网，则此按钮不可用。

    您可以创建自定义叠加参考格网，该格网将使用线或面数据源的几何来定义格网线并使用同一要素类中的属性列指定标注。同时还支持基于军事格网参考系及美国国家格网的格网。ESRI 样式中包括了 MGRS 和美国国家格网的样式。

    属性

    要更改格网或经纬网的属性，请从左侧列表中选择一种格网或经纬网，然后单击属性按钮。您可以在此更改刻度、线、标注和边框的属性。如果当前未在左侧列表中选择任何格网或经纬网，则此按钮不可用。

    转换为图形

    可将格网或经纬网转换为图形，方法是从左侧列表中选择一种格网或经纬网，然后单击转换为图形按钮。结果将成为布局视图中的一组图形元素。此按钮在数据视图中不起作用。如果当前未在左侧列表中选择任何格网或经纬网，则此按钮不可用。
