ArcGIS教程：创建格网索引要素

    格网索引要素可用于定义地图册中的每个页面。这些要素可定义地图页面的空间范围、空间参考以及其他属性，还可对相邻页面进行标注。数据驱动页面地理处理工具可用于创建地图系列所需的要素和数据。

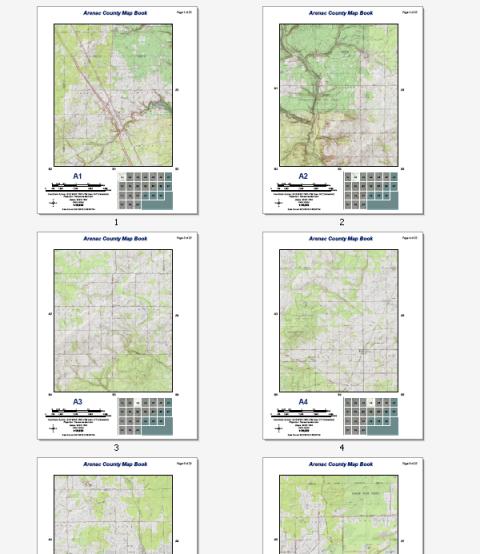

    以上示例显示了密歇根州阿勒纳克县的地形图册。任何具有 Internet 连接的用户均可轻松创建此 22 页系列图册。数据来自 ArcGIS Online 中提供的美国地形图服务。重新创建此地图系列无需其他任何数据。您可使用“数据驱动页面”、“数据驱动页面”工具集中提供的地理处理工具、数据框属性和动态文本轻松地重新创建此参考系列地图册。

    在以下步骤中将使用格网索引要素地理处理工具来创建格网索引要素类。该要素类是用于为上方示例地图册定义地图范围的要素类。这些步骤适用的前提假设是，您已经完成了以下主题中概述的各个步骤：

    启动地图册

    步骤:

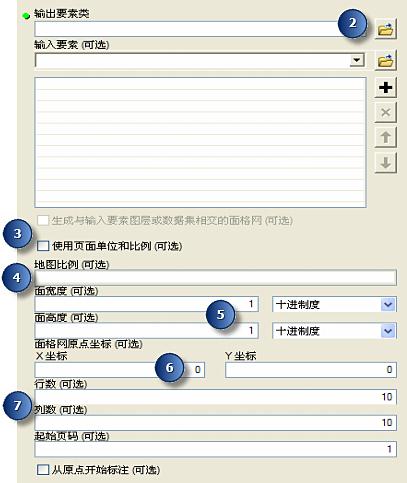

• 打开格网索引要素地理处理工具。

    通过打开搜索 并输入格网索引要素可找到该工具，也可以在工具箱 > 系统工具箱 > 制图工具 > 数据驱动页面下找到该工具。

• 单击输出要素类浏览按钮，然后为要创建的格网索引要素指定位置和名称。例如，可将该要素类命名为 Arenac_grid_index，然后将其保存到默认地理数据库中。尽管您可以将输出保存到 shapefile，但该示例中使用的索引要素要求为每个页面指定合适的 UTM 带。并且要包含该信息，输出需要一个文本字段。而由于该字段可能会非常长，比 shapefile 允许的长度长的多，因此输出应该写入文件地理数据库。
• 选中使用页面单位和比例复选框。
• 将地图比例更改为 50000。
• 为索引要素（面）的宽度输入 6.25，为高度输入 7.5。由于页面单位使用的是英寸，因此请确保以上数值的单位为英寸。
• 为 X 坐标输入 726000，为 Y 坐标输入 4858000。由于该示例不使用输入要素定义格网索引要素的范围，因此需要为格网输入原点 x,y 坐标。格网的原点位于左下角。因此，需要确定格网的起始点。要使格网覆盖整个研究区域，原点的 x 坐标必须位于感兴趣区域的左侧，而 y 坐标则必须位于感兴趣区域的下方。确保坐标值使用正确的单位。在此例中，地图为 UTM 投影，因此地图单位为米。
• 为行数输入 4，为列数输入 7，然后单击确定。

    新要素类 Arenac_grid_index 即创建完成，并且如果 ArcMap 处于打开状态，则该要素类还将添加到活动数据框中。如您所见，一些格网仅覆盖水域。您可能并不希望地图册中存在此类页面。要避免地图册中显示这些仅覆盖水域的页面，只需删除相应的格网要素即可。尽管该要素类中包含了对地图系列非常有用的字段，但它包含的并不是所有需要的内容。因此必须创建用于标注相邻页面的额外字段以及为每个页面确定正确的 UTM 带的字段。
