ArcGIS教程：准备带状地图

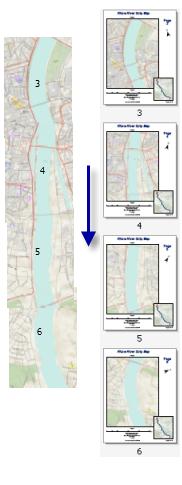

    带状地图是一组沿着某一路径（如河流、道路或管线）而行的地图页面。每个地图页面表示线要素任意一侧定义的地理区域。带状地图中每个后续页面均表示沿线后方更远的区域。通常情况下，两个相邻的地图页面之间可存在一些地理叠加。页面的北方向随时偏移，因此地图流向保持不变。在 ArcMap 中，使用“数据驱动页面”可以快速定义带状地图，然后通过导出地图对话框将其导出。

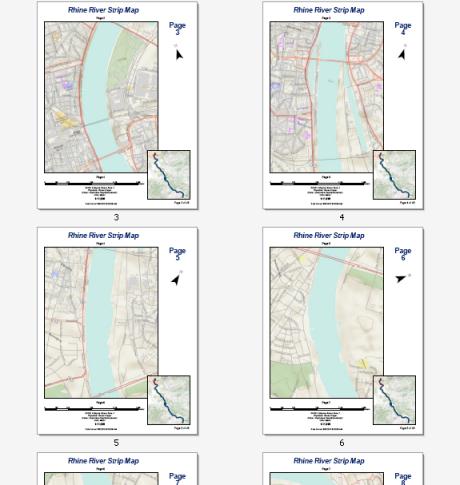

    上述示例是 Köln 和 Koblenz 城市之间莱茵河的带状地图。任何具有 Internet 连接的用户均可轻松创建此 44 页系列图册。该数据来自 ArcGIS Online 中提供的世界地形图服务。您可以使用“数据驱动页面”、“数据驱动页面”工具集中提供的地理处理工具、数据框属性和动态文本轻松地重新创建此带状地图。您需要创建线要素，用于确定带状地图的路径。可以通过使用 ArcMap 编辑工具创建新线要素类来完成此步骤。

    创建带状地图之前，需要从地图和页面布局入手。上面的带状地图是在信纸大小（8.5 x 11 英寸）的纵向页面上创建的。该地图上有标题、指北针、比例尺、地图投影的文本以及下一页和上一面的标注。

    为了获得最准确的结果，需要将地图放在合适的投影中。DHDN 3 度高斯带 2 适合于此区域。

    步骤:

1. 启动 ArcMap。
2. 单击文件 > ArcGIS Online，然后添加世界地形图服务。可能需要搜索该服务。
3. 打开查找工具 ，然后单击位置选项卡。
4. 单击选择定位器箭头，然后选择 World Places (ArcGIS Online)。
5. 在地名文本框中输入 Koln。
6. 单击查找。
7. 右键单击结果，然后选择缩放至。
8. 关闭查找 对话框。
9. 双击默认数据框“图层”，然后单击数据框属性 对话框中的常规选项卡。
10. 单击大小和位置选项卡。
11. 对于位置，x 位置输入 0.5，y 位置输入 2.0。
12. 对于大小，宽度输入 6.0，高度输入 8.0（这些值将在后续步骤中使用）。
13. 单击坐标系选项卡。
14. 在搜索文本框中输入 DHDN 3 Degree Gauss Zone 2，然后按 enter 键。
15. 展开结果文件夹并选择 DHDN 3 Degree Gauss Zone 2。
16. 单击确定。

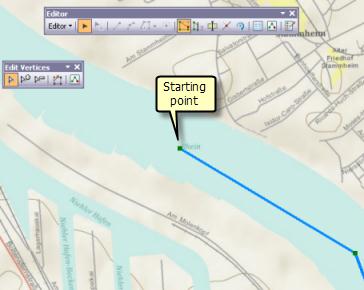

    创建用于定义系列中每个页面的地理边界的带状地图索引要素时，需要使用线要素类。可能出现的情况是没有沿莱茵河而行的线要素。没关系。您可以使用 ArcMap 的编辑工具轻松创建此线要素类。该线不会在地图中使用，所以在地图中如何渲染该线都没关系。下图显示该线要素类的起点和终点。

    只要您接近于复制起点和终点并在河流边界内数字化该线，您最后得到的线就会非常接近于复制上面的带状地图示例。为了将来参考，将此线要素类命名为 Upper Rhine。

    现在您已指定基本布局，并已创建线要素（用于定义带状地图的路线），接下来需要创建带状地图索引图层（可用于定义每个页面的参数）。
