ArcGIS教程：地理处理服务示例（分水岭）（一）

对应的文件夹

    本示例的数据可从 ArcGIS.com 下载。下载后，提取 zip 文件至 C:\arcgis\ArcTutor\。GP Service Examples\Watershed 文件夹包含了完成的模型和数据。发布时，此示例会将所有数据复制到 ArcGIS for Server 计算机中。

设置 GIS 服务器连接

    为了发布和使用您的地理处理服务，您将需要对您的 GIS 服务器设置一个发布者或管理员连接。也可以设置一个用户连接，该连接允许您仅使用您的地理处理服务。

    步骤:

• 在目录 窗口中，导航至 GIS 服务器节点，然后双击添加 ArcGIS Server。
• 选择管理 GIS 服务，然后单击下一步。
• 输入您的 GIS 服务器的 URL，例如 http://myserver:6080/arcgis/。输入用户名和密码，然后单击完成。您现在在目录 窗口的 GIS 服务器节点下拥有一个指向 GIS 服务器的连接。

数据熟悉

    数据

给模型提供输入的数据位于 c:\arcgis\ArcTutor\GP Service Examples\Watershed。该数据针对佛蒙特州的斯托镇。此位置的内容如下所示：

• dem_fill 是使用 elevation 作为输入执行填充工具所得的结果。
• Hillshade 是使用 dem_fill 作为输入执行山体阴影工具得到的结果。
• flowdir 是使用 dem_fill 作为输入执行流向工具得到的结果。
• accumulation 是使用 flowdir 作为输入执行流量工具得到的结果。

    引用地图

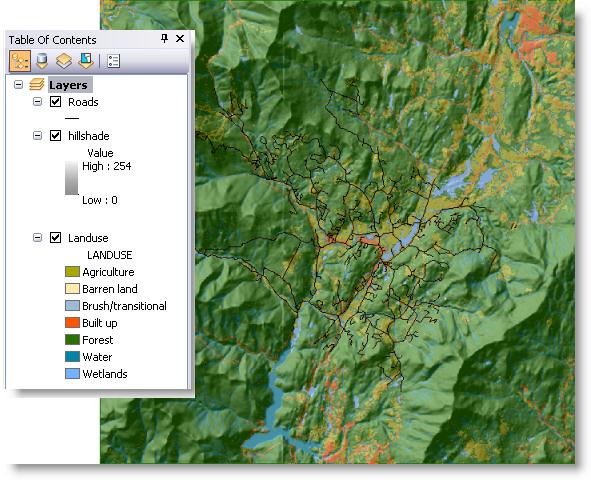

    打开引用地图，StoweReference.mxd，它位于 C:\arcgis\ArcTutor\GP Service Examples\Watershed。引用地图包含三个图层：Landuse（landuse 栅格）、Hillshade（hillshade 栅格）和 Roads（Stowe.gdb/roads 要素类）。

    hillshade 图层以 55% 的透明度绘制。要更改透明度，右键单击 Hillshade 图层，选择属性，单击显示选项卡，然后更改透明度。

    此地图服务将对使用中的地理处理服务提供一个参考。发布 StoweReference 地图文档到您的服务器。

    步骤:

• 在 ArcMap 中，从主菜单中选择文件 > 共享为 > 服务。
• 在第一个面板上，选择发布服务，然后单击下一步。
• 选择您之前创建的管理员连接。
• 接受建议的默认服务名称 StoweReference 并单击下一步。
• 接受建议的默认设置，发布至现有的根文件夹并单击继续。
• 按下发布按钮，发布服务。

    为了测试 StoweReference 服务，您可以使用一个空白文档启动 ArcMap，然后导航至您的 GIS 服务器并添加 StoweReference 地图服务。双击以启用之前建立的连接。找到 StoweReference 服务并将它拖进您的地图窗口。

    模型

    打开 StoweHydro 地图文档。此地图文档提供一个对栅格图层的引用，这是模型所需的。

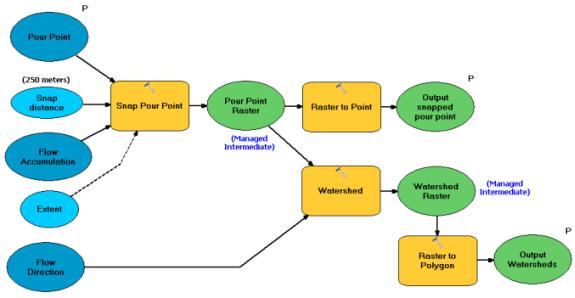

    此示例中的模型，“创建分水岭面”，位于 StoweWatersheds 工具箱内。编辑模型并检查构成模型的工具和输入。

    Flow Accumulation 和 Flow Direction 变量是地图文档中的栅格图层。Pour Point 变量是一个要素集，其符号系统和属性设置于 Pour Point 图层文件的要素模板中。
