ArcGIS教程：“栅格转 TIN”的工作原理

    栅格转 TIN 工具的用途是创建表面偏离输入栅格不超过指定 Z 容差的不规则三角网 (TIN)。栅格转 TIN 常用于将通过美国地质勘探局 (USGS) 数字高程模型 (DEM) 获得的栅格转换为 TIN 表面模型。

    栅格转 TIN 首先根据足量的输入栅格点（像元中心）生成候选 TIN，以便完全覆盖栅格表面的边缘。然后，该工具会逐步改进 TIN 表面，直到符合指定的 Z 容差。要达到此效果，可在迭代过程中根据需求添加更多像元中心。

    在输出 TIN 中会应用输入栅格的内插区。从栅格中提取内插区的面制图表达（附带 z 值），然后将其作为软裁剪多边形添加到 TIN 中。

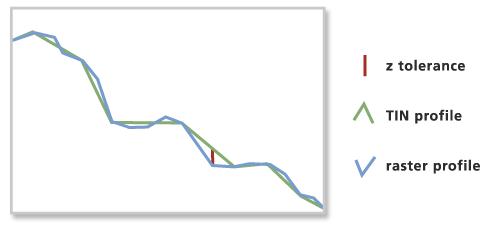

    通过该命令选择的点数是指定的 Z 容差和输入栅格的平滑度的函数。如果指定的 Z 值容差较小或者栅格表面在地形构造方面很粗糙复杂，则需要更多的点来构建 TIN。

    如果已指定，则点的最大数量将作为 TIN 的大小限制。如果在 TIN 结点计数达到此限制时，仍不符合 Z 容差，则该工具将会停止，并返回操作失败。此数值只是近似值，因此允许生成的 TIN 略微大于该值，但建议将 TIN 中点数保持在几百万点以下。大型输入栅格和较小 z 容差设置可能会超出这个范围。如果大小是主要关注问题，则请考虑只处理一部分，或者使用栅格转多点，然后构建 terrain 数据集。

    Z 因子可转换 z 单位（例如，从英尺到米）。输出 TIN 高度与此值相乘便可执行转换。

    Z 容差将以输出 TIN 的 z 单位的形式给出。例如，如果输入栅格的 z 单位为英尺，用于在输出 TIN 中将其转换为米的 Z 因子为 0.3048，则 Z 容差将以米的形式指定。
