ArcGIS教程：影响路径距离（水平系数）（二）

水平系数关键字

    用于确定水平系数的水平系数图可通过以下方法定义，从随软件提供的图表中选择现有图表或基于 ASCII 文件创建自定义图表。随软件提供的现有图表如下所示：

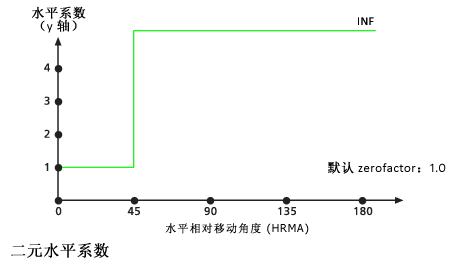

• BINARY

    当 HRMA 小于切削角时，通过像元部分的 HF 设置为与零系数相关联的值。如果 HRMA 大于切削角，则此部分的 HF 设置为无穷大。默认切削角为 45 度。默认零系数为 1.0。

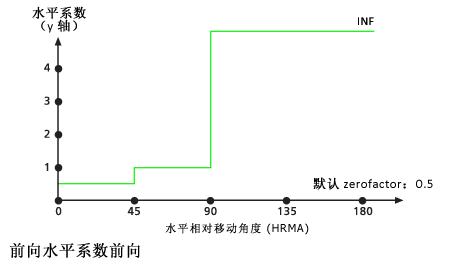

• FORWARD

    如果某段行程的 HRMA 小于 45 度，则 HF 设置为与零系数相关联的值。当 HRMA 大于或等于 45 度且小于 90 度时，HF 设置为边值。如果未指定边值，则默认边值为 1。如果 HRMA 大于或等于 90 度，则 HF 设置为无穷大。默认零系数为 .5。

• LINEAR

    HF 由 HRMA-HF 坐标系中的一条直线确定。这条线在 y 轴（表示 HF 系数）上与零系数相关联的值处进行截取。线的斜率可以使用 SLOPE 修饰属性进行指定。如果未确定斜率，则默认值为 0.5/45 或 1/90（指定为 0.01111）。默认切削角为 181 度，这相当于无切削。默认零系数为 .5。

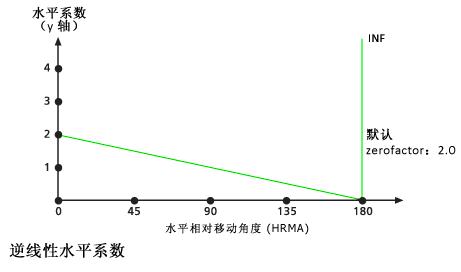

• INVERSE_LINEAR

    HF 由 HRMA-HF 坐标系中的一条直线的逆向值确定。这条线在 y 轴（表示 HF 系数）上与零系数相关联的值处进行截取。线的斜率可以使用 SLOPE 修饰属性进行指定。如果未确定斜率，则默认值为 -2/180 或 -1/90（指定为 0.01111）。默认切削角为 181 度，这相当于无切削。默认零系数为 2.0。

• TABLE

    还可以使用在任意文本编辑器中创建的 ASCII 文件来定义图表。该文件的每一行有两列值与之对应。第一列值用于识别 HRMA（以度为单位表示），第二列值为 HF。文件中的每行指定图表中的一个点。两个连续的点定义 HRMA-HF 坐标系中的一条线段。HRMA 角度必须按升序输入。对于所有小于第一个（最低）输入值或大于最后一个（最大）输入值的 HRMA 角度，其 HF 系数将设置为无穷大。在 ASCII 文件中，无穷大的 HF 表示为 -1。以下是水平系数 ASCII 表的示例：

    0    1.40

    10   2.43

    20   2.30

    30   3.44

    40   1.25

    50   1.02

    60   0.90

    70   0.86

    80   0.25

    90   0.78

    100  1.49

    110  2.35

    120  3.32

    130  2.39

    140  3.18

    150  2.13

    160  1.89

    170  1.20

    180  2.034

水平系数修饰属性

    可对某些 HRMA 关键字参数的修饰属性进行指定以获得各种所需结果。LINEAR 和 INVERSE_LINEAR 函数中线的斜率、FORWARD 函数的边值和零系数可以更改输入函数的 y 轴截距，而且所有 HRMA 函数的交角都可进行控制。即使此时您对修饰属性的效果并不熟悉，也不必担心。您只需了解自己能够进一步控制 HRMA 图表以满足自身需求即可。

• ZEROFACTOR

    此系数将用于确定指定函数的 y 截距。它可以同所有的水平系数函数结合使用。

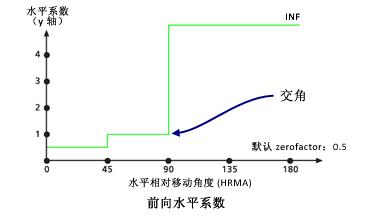

• CUTANGLE

    确定 HRMA 角度阈值，超出该范围的 HF 将设置为无穷大。CUTANGLE 可用于除 FORWARD 以外的所有指定的水平系数关键字。根据定义，FORWARD 函数确定其自身的交角。

• SLOPE

    为 LINEAR 和 INVERSE_LINEAR 关键字确定 HRMA–HF 坐标系中直线的斜率。斜率被指定为垂直增量与水平增量的比值（例如，30 度斜率为 1/30，指定为 0.03333）。有关斜率为 1/90 的线的示例，请参见 LINEAR HRMA 图。

• SIDEVALUE

    使用 FORWARD 水平系数关键字时，确定为大于或等于 45 度且小于 90 度的 HRMA 指定的 HF 值。请参见 FORWARD HRMA 图，其边值为 1。

• TABLE_NAME

    识别将与 TABLE 水平系数关键字一同使用的 ASCII 文件的名称。
