ArcGIS教程：按属性、形状或位置进行提取

    可以通过多种方式提取像元的子集至新的栅格中，如选择属性或定义的形状，或使用另一栅格。

按属性提取

利用按属性提取工具可将满足指定属性查询条件的像元提取到新的输出栅格中。

    此工具的应用示例包括提取坡度大于 10% 的所有像元，或提取具有商业开发分区属性的所有像元。满足查询条件的所有像元都将针对像元的位置返回所查询的原始值。

满足指定查询条件的像元不必是连续像元。

按形状提取

    可以基于指定的形状提取像元。而且，可以选择只提取处于形状内部或外部的像元。您可以按圆形、矩形或多边形进行提取。

    圆形区域提取

要执行圆形提取，可使用按圆形区域提取工具。

    必须指定圆的圆心位置和半径。

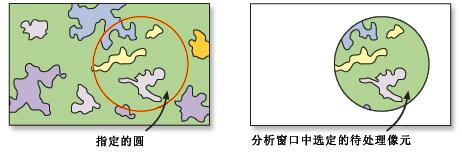

    如下图所示，提取像元中心位于圆形内部的所有像元：

    矩形区域提取

要执行矩形提取，可使用用矩形提取工具。

    必须确定矩形的左下角和右上角。

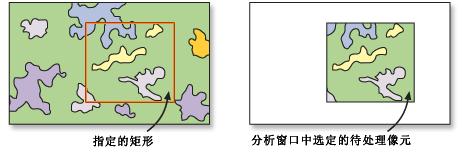

    如下图所示，提取指定矩形内部的所有像元。

    多边形区域提取

要基于多边形进行提取，可使用多边形提取工具。

    必须输入多边形折点的位置。

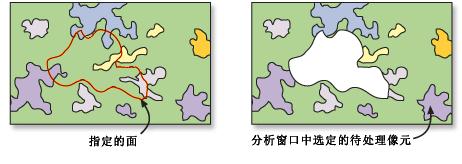

    在下图中，虽然确定了提取多边形，但同时还指定了参数，以从多边形外部（而不是内部）提取像元。

按位置提取

    可以基于空间位置提取像元。可以根据各个点位置确定要提取的像元，也可以利用掩膜所确定的一组任意大小或形状的位置确定要提取的像元。

    点位置提取

    可以通过定义一组感兴趣的坐标点的方式从某栅格中提取特定的像元。

要基于点进行提取，可使用用点提取工具。

    必须通过点的 x,y 坐标位置来识别点。

    用掩膜提取

    可以使用另一种数据集（掩膜）来确定要提取到新栅格中的像元。掩膜可以是栅格，也可以是要素数据集。

要执行这种类型的提取，可使用按掩膜提取工具。

    可以使用 ArcGIS Spatial Analyst 工具以多种方式创建掩膜栅格。

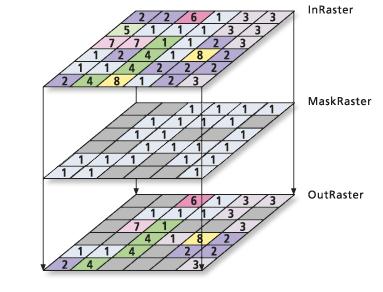

在下图所示的提取工具中，掩膜栅格中的所有非 NoData 位置都将保留在输入栅格中为该位置分配的值。

要素数据集可以用于掩膜。只有位于指定要素数据形状内的像元可以在输出栅格中具有其在输入栅格中的值。
