ArcGIS教程：栅格计算器的工作原理

    栅格计算器用于在工具中创建和执行“地图代数”表达式。与其他地理处理工具一样，栅格计算器可以在“模型构建器”中使用，从而可以更轻松地在工作中发挥“地图代数”的功用。

    栅格计算器具有如下的独有优势：

• 执行单行代数表达式。
• 使用“模型构建器”时，支持在“地图代数”中使用变量。
• 为一个表达式的三个或更多的输入应用 Spatial Analyst 运算符。
• 在一个表达式中使用多个 Spatial Analyst 工具。

    栅格计算器用于通过简单的、类似计算器的工具界面，使用多种工具和运算符来执行单行代数表达式。当在一个表达式中使用多种工具或运算符时，该公式的执行速度一般会比分别执行每个运算符或工具的速度要快。

使用栅格计算器工具

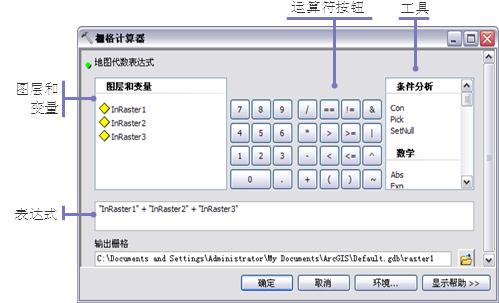

    工具对话框中有四个主要区域用于创建“地图代数”表达式：

    图层和变量

输入图层和变量列表识别了可以在“地图代数”表达式中使用的输入。单独使用此工具时，该列表将包含内容表中的图层。在“模型构建器”中使用此工具时，该列表将包含内容列表中的图层、模型中创建的输出以及其他模型变量。

    计算器和运算符按钮

使用计算器按钮可以在表达式中输入数值。使用运算符按钮可以将数学运算符（加、除等）和逻辑运算符（大于、等于等）输入表达式。通过单击这些按钮，可以将数字或运算符输入到表达式中光标当前所在的位置。注意确保表达式遵循正确的规则地图代数语法规则。

    工具

在该工具列表中，可以方便地选择能在“地图代数”表达式中使用的工具。通过单击列表中的工具，该工具的名称以及括号的左右半边 [()] 将被放置在表达式中光标当前所在的位置。然后必须输入该工具所需的其他输入内容。虽然工具可以放置在表达式的任何位置，但是它应放置在可以生成有效的“地图代数”语法的位置。

    表达式

    “地图代数”将要执行的表达式。此表达式必须使用有效的语法输入。请参阅以下部分，了解有关“地图代数”语法规则的详细信息。

地图代数语言

“地图代数”是一种简单而强大的代数语言，利用它您可以操作所有 Spatial Analyst 工具、运算符及函数以执行各种地理分析。

在栅格计算器中使用的“地图代数”含有语法或规则集，“地图代数”必须遵循这些语法或规则集才能创建有效的表达式。如果不遵循这些规则，创建的表达式可能会无效并且无法执行，或者得不到预期的结果。

“地图代数”不仅可以通过栅格计算器工具来访问，还可以通过使用 Spatial Analyst ArcPy 模块的 Python 脚本来访问。在此工具中使用相同的“地图代数”语法，但以下情况除外：

·         不必将输出栅格名称或等号 (=) 填入表达式，因为该输出名称已在输出栅格参数中指定。

·         在使用运算符时，不必将输入栅格转换为栅格对象。
