ArcGIS教程：分析对 3D 飞行路径和走廊的威胁（一）

使用 ArcGIS 3D Analyst 扩展模块来分析对 3D 飞行路径和走廊的威胁

    在军事应用中，飞行路径规划的关键部分是评估受到高射炮等威胁的风险。这是固有的 3D 问题，因为该武器的射程基于该威胁和飞机飞行路径之间的 3D 直线距离。

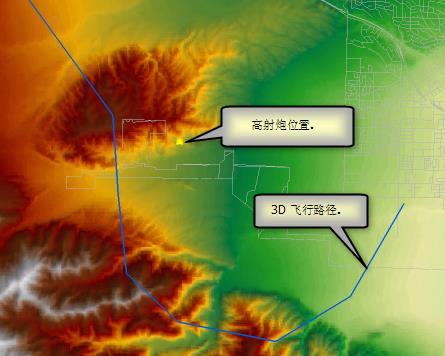

    在此示例中，有一个表示表面上高射炮位置的点位置、一条表示飞行路径的 3D 线和一个高程表面（作为栅格 DEM）。高射炮位置和 3D 线是通过在 ArcScene 3D 编辑环境中利用编辑草图属性窗口指定推荐的飞行高程创建的。

    假设已知高射炮的类型和型号，您可以填入表示武器有效距离的要素属性。在此特例中，小型炮的有效射程为 3000 米（配备雷达）和 2000 米（未配备雷达），从而总射程分别为 6000 米和 4000 米。

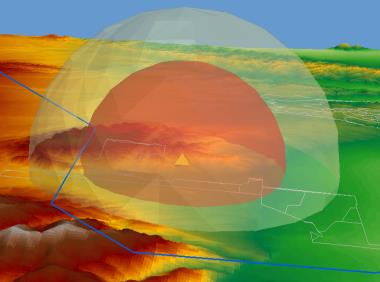

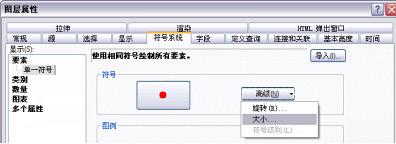

    这些值随后可用于定义符号大小。通过在高射炮图层中多次添加这些值，然后将这些范围用作简单 3D 球体符号的大小，您可以显示该武器的主攻击范围（或威胁范围）。

    接下来，您需要使用3D 图层转要素类地理处理工具将这些符号化的点图层转换为多面体要素，以便您能够对其运行 3D 分析工具。

    简单分析，实例 1

    使 3D 飞行路径与高射炮有效影响范围的球体相交

    使飞行路径与高射炮有效影响范围的球体相交，这是您可以进行的简单有效的分析。相交的结果是根据线与球体的 3D 相交点将该线分为若干段，从而使您可以识别位于指定的高射炮 3D 射程内的飞行路径。

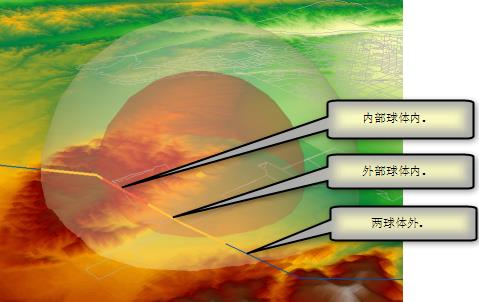

    分割线包括相交位置起始和终止点要素 ID。您可以根据此信息使用唯一值，多个字段渲染器来定义该图层的符号系统，以及显示沿该飞行路径的各种威胁等级。下图显示了完全位于内部球体内、仅在外部球体内或者完全位于高射炮射程之外的飞行路径。

    然后便可轻松地将此 3D 分析信息转换为图形（单击视图 > 图形 > 创建），例如以下按危险等级显示线的百分比的饼图。
