ArcGIS教程：网络元素

    网络元素共分为三种类型：

• 边 - 连接到其他元素（交汇点），同时是代理行驶时经过的链接
• 交汇点 - 连接边并使边与边之间的导航变得更容易
• 转弯 - 存储可影响两条或多条边之间的移动的信息

    所有网络的基本结构均由边和交汇点组成。网络中的连通性将处理边和交汇点彼此之间的相互连接。转弯是一种可选元素，用于存储与特定转弯移动方式有关的信息；例如，限制从一条特定边左转到另一条边。

网络源

    可参与创建网络数据集的网络源有三种类型：

• 边要素源 - 线要素类可作为边要素源。
• 交汇点要素源 - 点要素类可作为交汇点要素源。
• 转弯要素源 - 转弯要素类可作为网络中的转弯要素源。转弯要素源会在导航期间明确建立边元素之间可能存在的过渡子集的模型。

    每个以源形式参与到网络中的要素类都会基于自身指定的角色来生成元素。例如，线要素类可用作边元素的源，而点要素类可用于生成交汇点元素。转弯元素可根据转弯要素类来创建。生成的交汇点、边和转弯元素将组成基础图表（即网络）。

    由于几何网络要素类被动态连接到几何网络，因此不可作为网络数据集源。要素类若作为网络数据集中的源，则可参与到拓扑中。

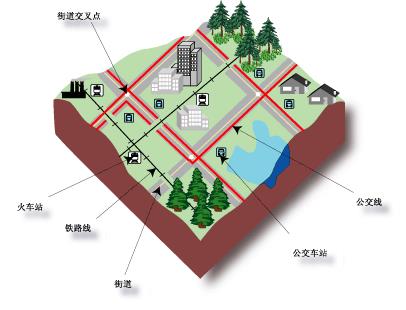

    以一个简单交通网和参与该交通网创建的源为例。该网络中具有可充当边源的街道要素类、可充当交汇点源的街道交叉点要素类、可充当边（铁路线和公交线路）的附加线要素类以及可充当交汇点（火车站和公共汽车站）的点要素类。

    位于要素数据集（包含网络数据集）中的所有要素类均可作为网络源。只有两种源可参与 shapefile 网络数据集，即线 shapefile 和 shapefile 转弯要素类。

系统交汇点

    在网络数据集中，边的每个端点处都必须存在交汇点。因此，如果没有在边的端点处创建交汇点源要素，则构建网络数据集时，将自动创建系统交汇点。

    系统交汇点作为源要素类中的点存储，在首次构建操作期间自动生成。源要素类命名为 [网络名称]_Junctions，其中 [网络名称] 表示网路数据集名称。
