ArcGIS教程：什么是 ArcScan（二）

自动矢量化

    自动矢量化是一种将栅格数据自动转换为矢量要素的方法。此过程将根据用户输入来控制如何执行矢量化。矢量化结果还与其他一些因素有关，如图像分辨率、图像中的噪点量以及扫描文档的实际内容。

    ArcScan 支持两种矢量化方法：中心线和轮廓。中心线矢量化将沿着栅格线状元素的中心生成矢量要素。轮廓矢量化将沿着栅格线状元素的边界生成矢量要素。

    自动矢量化需要一些设置来影响矢量要素生成方式。这些设置也称为样式，可以将其保存并重复用于那些需处理相似特征的栅格图像。

    矢量化成功与否，可通过进行转换时被扫描文档的状态来判定。在要素生成之前对图像进行修改有时是很有必要的。此过程称为栅格预处理，可帮助您清除栅格的特定部分，这将有助于定义矢量化的范围。“栅格清理”工具可用于执行这些操作。此外，还可同时使用栅格选择工具和栅格清理工具（或单独使用栅格选择工具）来隔离要矢量化的栅格像元。

    除了对原始栅格图像的操纵之外，自动矢量化中影响最大的因素就是参数设置。这些设置用于控制要矢量化的像元，以及应用于输出矢量数据的概化量和平滑程度。您可以通过修改这些设置，并直接在地图中预览效果以了解它们对矢量化的影响。确定了适当的设置后，就可以对整个栅格图层或其特定区域进行矢量化。数据创建后，还可以使用其他编辑工具（如拓扑、高级编辑和空间校正）来进一步优化数据（如果必要）。

选择栅格像元

    ArcScan 支持对栅格像元进行选择。相连的栅格像元是那些共用相邻边界的栅格像素。它们既可以是并排排列，也可以是对角线式排列。可根据不同的目的（如矢量化、导出或移除）通过此功能来选择部分栅格。

    栅格选择工具有助于您关注栅格数据的重要部分，而将不感兴趣的部分隔离开。通过单击一系列已连接像元或执行基于表达式的查询，可以交互创建栅格选择内容。这些选择工具可以帮助您定义矢量化范围。

    使用“选择已连接像元”对话框，可以执行基于像素面积和包络矩形范围的复杂像元的选择。

矢量化前清理栅格

    ArcScan 还包含用于编辑栅格图像的工具。绘制、填充及擦除栅格像元等操作都可以在 ArcMap 编辑会话中进行。这些操作称为栅格清理，可用来排除超出矢量化范围的栅格像元。此外，如果需要保留原始副本，还可将修改后的栅格导出到新的文件中。

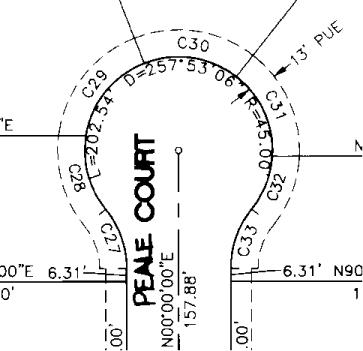

    下图显示的分别是清理前和清理后的图像。
