ArcGIS教程:栅格捕捉属性的类型

ArcGIS教程:栅格捕捉属性的类型
使用编辑经典捕捉环境追踪栅格数据时,必须选择想要草图或追踪工具捕捉到栅格元素的哪一部分。对应的选项即栅格捕捉属性。可以使用“捕捉环境”窗口设置这些栅格捕捉属性。下面将对栅格捕捉属性进行简要说明。
    使用编辑经典捕捉环境追踪栅格数据时,必须选择想要草图或追踪工具捕捉到栅格元素的哪一部分。对应的选项即栅格捕捉属性。可以使用捕捉环境窗口设置这些栅格捕捉属性。下面将对栅格捕捉属性进行简要说明。

栅格捕捉属性

    中心线 - 捕捉到栅格线性元素的中心,例如:

    拐角 - 捕捉到两个栅格线性元素相交的拐角,例如:

    交点 - 捕捉到三个或更多栅格线性元素相交的交汇点,例如:

    端点 - 捕捉到栅格线性元素的端点,例如:

    实体 - 捕捉到栅格实体的中心点,例如:

捕捉环境窗口

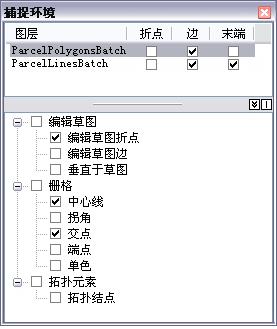

    下图为捕捉环境窗口,其中在树结构的栅格部分列有 ArcScan 栅格捕捉属性。
