ArcGIS教程：再现水立方

    事实上，在地图上再现水立方的操作非常简单，只是很多GISer以前没有想到这样的组合方式，下面我将向大家详细介绍绘制的过程和操作步骤。

    思路：创建泰森多边形后，采用制图表达中buffer形式填充各面要素。

    步骤：

1.创建面要素

    加载北京市底图，观察数据，找到“国家游泳中心”，确定绘制水立方的位置。在Catalog或ArcMap目录窗口中新建面要素类，命名为“水立方”。

    开启编辑，绘制国家游泳中心的位置。

图3.1 水立方位置

图3.2 水立方面要素

2.创建随机点

    利用ArcToolbox > Data Management Tools > Feature Class > CreateRandom Points在面要素内部创建随机点。

    Output Location：创建随机点要素类所要使用的位置或工作空间。此位置或工作空间必须已经存在；

    Output PointFeature Class：要创建的随机点要素类的名称；

    ConstrainingFeature Class：将在此要素类中的要素的内部或沿线生成随机点，选择“水立方”面要素。

    Number of Points：要随机生成的点的数量。；

    Minimum AllowedDistance：任意两个随机放置的点之间的最小允许距离。

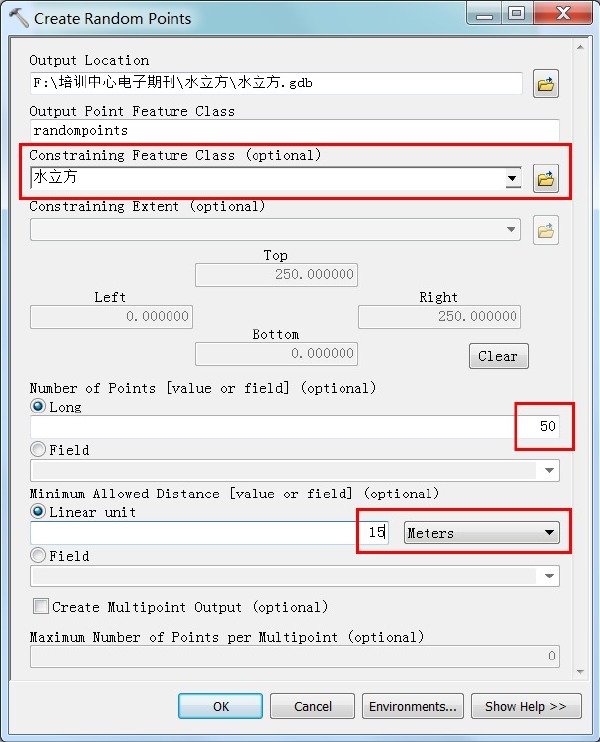

图3.3 Create RandomPoints（创建随机点）工具

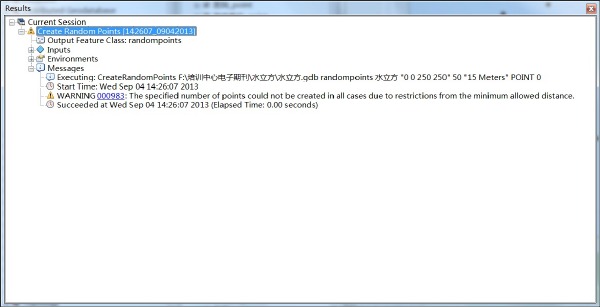

    点击OK后运行工具，会跳出警告对话框，提示由于最小允许距离的限制，无法在要素类的要素内创建所有的随机点。

    如果在不违反最小允许距离规范的情况下，无法在约束区域内放置更多的随机点，约束区域中随机点的数量将减少至小于最小允许距离的最大允许值。

图3.4 错误警告提示框

3.创建泰森多边形

    利用ArcToolbox > Analysis Tools > Proximity > Create ThiessenPolygons依据随机点要素创建泰森多边形。

    Input Feature：生成泰森多边形所依据的点输入要素。选择randompoints图层。

    Output FeatureClass:包含根据点输入要素生成的泰森多边形的输出要素类。

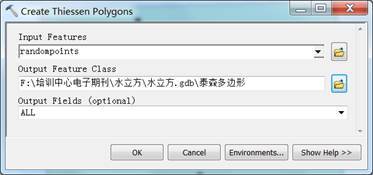

图3.5 Create ThiessenPolygons（创建泰森多边形）工具

    点击确定后运行工具，生成的泰森多边形比原先绘制的水立方范围大，因此借助ArcToolbox > Analysis Tools > Extract > Clip工具进行裁剪。

    Input Feature：要裁剪的要素，选择泰森多边形图层；

    Clip Feature：用于裁剪输入要素的要素，选择水立方图层；

    Output FeatureClass：要创建的要素类，输入输出要素类的存放位置和名称。

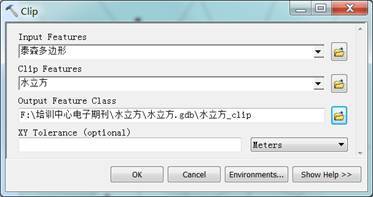

图3.6 Clip（裁剪）工具

    点击OK运行工具，完成后如图3.7。

图3.7 裁剪前后对比

4.创建制图表达

    至此为止，水立方的几何形状已经产生了，只需要对其进行颜色填充就可以完成了，但是普通的面填充无法达到带有光晕的效果，因此我们需要采用制图表达的方法进行面的填充。

    将裁剪后的新图层（水立方_clip）符号化转为制图表达，在图层上右键单击ConvertSymbology to Representation，各参数都采用默认状态。

    打开图层属性对话框，在Symbology标签下找到Representations。

    更改Rule_1中填充符号图层的表现形式，改为Gradient。

    调整Color1和Color2的颜色。Color 1：选择与水体接近的颜色，比如SodaliteBlue；Color 2：Arctic White。

    Style：选择Buffer。

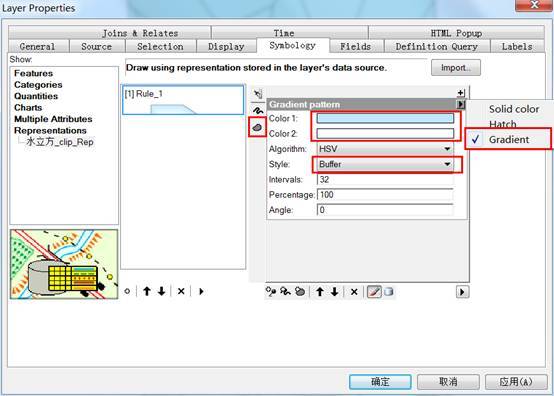

图3.8 填充符号图层

    更改线符号图层的颜色，选择稍深一些的蓝色较好。

    单击确定后查看最终结果如图。

图3.9 线符号图层

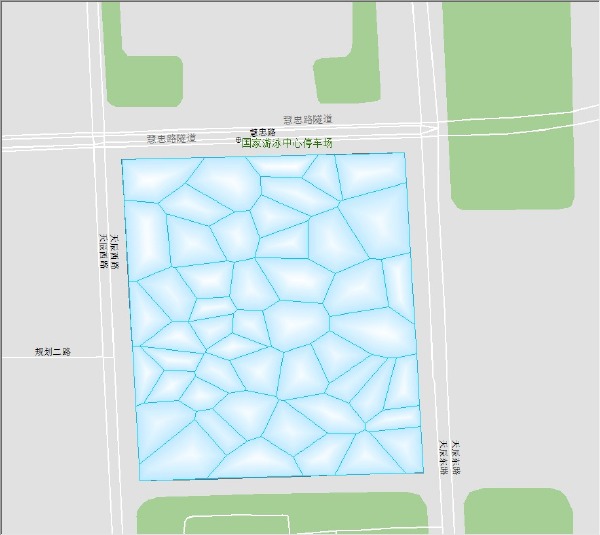

图3.10 水立方结果图
