ArcGIS教程：MapGIS向ArcGIS数据格式转换方法

1.MapGIS数据结构特点

    MapGIS是中地公司研发的一款工具型国产GIS软件, 是国内率先推向市场的GIS平台之一, 经过不断的改进与完善,其强大的数据采集和地图编辑功能吸引了越来越多的用户。MapGIS的标准数据格式主要有点(.wt)、线(.wl)、面(.wp)3种类型,它们都是ASCII码的明码文件：点标示的是一个控制点位置和符号或注释，线标示的是如省界、国界、等高线、路在内的线状要素，面是由首尾相连的弧段组成的封闭图形，并以颜色和花纹图案填充。在MapGIS软件的文件转换模块中, 提供了对dxf、mif、E00、shape等文件的输入输出功能。

2.ArcGIS数据结构特点

    ArcGIS是美国环境系统研究所(ESRI)开发的旗舰产品, 是国内GIS行业常用软件, 它对空间数据的支持较强, 数据格式主要有Shape、Coverage、Geodatabase和E00。Shape 是一种矢量型数据文件, 该文件不存储拓扑信息, 通常一个Shape由一个主文件, 索引文件和DBASE文件组成, ESRI已公开其数据格式；Coverage也是一种矢量型数据文件, 但其几何和空间拓扑关系存储在二进制文件中, 与之相关的属性数据则被存放在INFO表或RDBMS中, Coverage是要素类组织后的集合, 每个要素类都是一些点、线、面或文本的集合, 一个或多个Coverage要素被用于构造地理要素；Geodatabase是一种采用标准关系数据库技术来表现地理信息的数据模型, 它把地理数据组织成层次型的数据对象, 包括对象类、要素类、要素数据集, 一个对象类在地理数据库中是一个表, 存储非空间数据, 一个要素类是具有相同几何类型和相同属性的要素集合,一个要素数据集是共享空间参考系统的要素类集合；E00 是文本形式的数据交换格式, 通常用于不同平台之间的数据转换。

3.通过E00格式实现两种数据格式间的转换

    根据MapGIS和ArcGIS软件本身的数据格式转换功能，结合文件转换过程中文件类型的特点，MapGIS向ArcGIS数据格式转换可以通过多种方式实现，如通过E00文件进行转换，E00 数据是一种ArcGIS 提供的外部交换格式，通常用于和其它GIS 系统进行数据转换。此外还有很多其他转换方式,如：通过shape文件转换，通过mif文件进行转换等。通过E00格式转换步骤如下：

    第一步：MapGIS格式转换到E00格式

    在MapGIS中打开需要转换的图层，在MapGIS主界面选择菜单项“图形处理”——“文件转换”，进入文件转换界面。然后在主菜单中选择“文件”，这时可以选择要装入的文件类型（点数据、线数据、面数据）。装入文件后，选择菜单“输出”，这时根据所装入的文件类型选择“输出点的E00”、“输出点的E00”或“输出面的E00”，将点、线或面数据转换为E00格式。

图1

    第二步：E00向Coverage格式转换

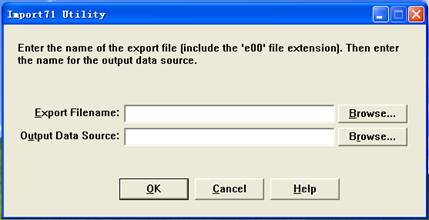

    在ArcGIS软件安装目录下D:\Program Files\ArcGIS\Desktop10.0\Bin找到import71.exe，利用该工具可以方便的将e00转成coverage格式数据。

图2

    Export Filename：选择e00文件所在的路径；

    Output Datasource：填输出的coverage文件的文件夹名称，名称长度一般不要超过5个字符长度，当名称过长时，运行该工具会报错。

    数据经过Import71 Utility工具进行处理后，由E00格式转换为Coverage格式，并保存在指定的输出路径下。

    第三步：Coverage转换为Geodatabase或shapefile格式

    Coverage格式数据在catalog中浏览如下图所示，数据被保存在 arc、label、polygon、tic四个文件中，分别存储线要素、标注、面要素和图形范围的四个边界点，在转换时，可依据数据类型选择对哪个图层进行转换，如：需要将河流数据的Coverage格式转换为shapefile或geodatabase格式，则只需要从arc图层做转换，如果需要转换面数据，则从polygon图层进行转换。

图3

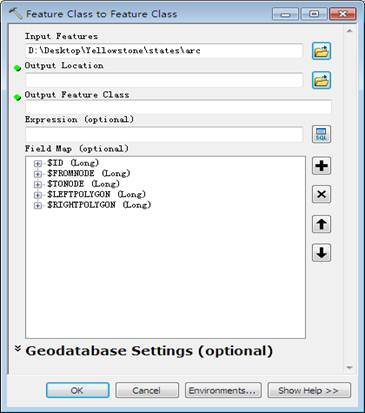

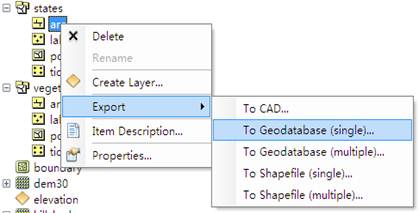

    转换时，只需要在转换的目标图层上单击鼠标右键，选择Export——to Geodatabase或 to shapefile，则软件自动调用Feature class to feature class 工具，为工具设置相关参数，完成数据格式转换，或直接调用ArcToolbox工具箱中的Feature class to feature class 工具。

图4

    Input feature：catalog数据的存储目录及名称；

    Output location：转换出的shapefile或geodatabase格式数据的存储路径；

    Output feature class：转换后生成数据的名称；

    Expression：对转换后生成的新图层所做的Sql筛选，只对满足表达式语句的要素进行数据格式转换；

    Field map：对转换后的数据进行字段筛选，通过右侧按钮实现删除字段、字段重排序等操作。

4.格式转换后数据检查

    为保证转换后数据的精度及正确性，必须在数据转换完成后进行数据核查工作，检查数据是否丢失，是否包含一些不必要信息，空间投影是否正确，属性数据是否完整，相邻图层的匹配性及是否满足数据拓扑规则等，如不满足要求，则利用ArcGIS软件进行编辑或修改。

    此外，MapGIS软件生产的数据转入ArcGIS平台后，原图上的符号库不会一起转入，需要在ArcGIS中重新建立项目符号库，并人工对相应字体、符号、线要素、面要素等符号化信息进行一系列编辑，并重新保存地图文档。
