ArcGIS教程：ArcGIS标注使用技巧

1 上下标

    在地质图中经常会使用到上下标的文字，在ArcGIS帮助中可以查看到上下标的写法如下所示：

    上标："<SUP>" & [上标字段] & "</SUP>"

    下标："<SUB>" & [下标字段] & "</SUB>"

    但是如果同时需要使用上下标的时候，就会出现这样的显示效果“测验上标下标” ，上下标不会对齐，如果想显示的美观一些，就需要使用到高级的标注技巧，让Maplex这个扩展模块来帮我们解决问题了。

    关于Maplex：Maplex是桌面软件的一个扩展模块，ArcGIS的Maplex扩展模块在ArcMap中增加了高级的标注布局和冲突检测的方法。使用Maplex可以节约很多的时间。实验表明，在地图上标注，使用Maplex至少可以节约50％的时间。Maplex是GIS制图的一个重要工具，它提供了很好的文字渲染和具有打印质量的文字布局方式。

    上下标的解决方案如下：

    1)在数据的表格中将上下标内容存储在一个字段中，用空格分开，例如“上标 下标”；

    2)在Data Frame（数据框）的属性对话框中把标注引擎调整为“ESRI Maplex Label Engine”；

    3)在标注的表达式里敲入以下代码

    [标注字段]&"<SUP>" & [上下标字段] & "</SUP>"

    这句代码仅仅采用了上标的关键字，它会把现在的上下标统一显示在上标的位置，下面还需要调整标注的放置属性；

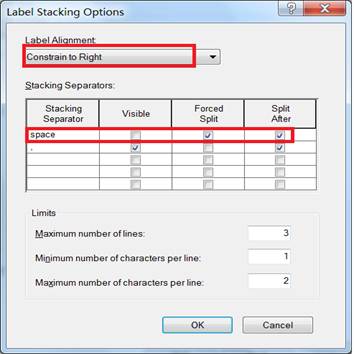

    4)点击Placement Properties—Fitting Strategy—Stack Label—Option，进行如下设置

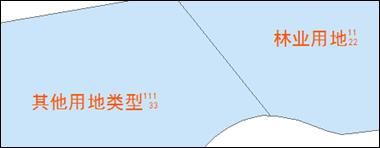

    得到的效果图如下所示，因为上下标字符的长度不同，右对齐尚不能达到很完美的效果，但是比之前“测验上标下标”还是改进了许多。

2 分式标注

    分式标注是又一个难点，ArcGIS里并不能直接去构造分式，我们可以想办法把分子加下划线来表示，但对于分母的长度比分子长出很多的情况，显示效果就非常不理想。因此，最好能够动态的判断分子和分母的长度，按照最长的长度来确定分式横线的长度，代码如下所示（VBScript）：

    Function FindLabel ( [分子字段] , [分母字段] )

     dim a,b,c

     b=len ( [分子字段] )

     c=len ( [分母字段]  )

     if (b>c) then

       a=b

     else

       a=c

     end if

     FindLabel =[分子字段] & vbnewline& string(a*0.5,"—") & vbnewline &  [分母字段]

    End Function

    对于代分数的话，也可以用类似的方法，只需再添加一个表示整数的字段，代码如下：

    Function FindLabel ( [整数字段] , [分子字段] , [分母字段] )

     dim a,b,c,d

     a=len ( [整数字段] )

     b=len ( [分子字段] )

     c=len ( [分母字段] )

     if (b>c) then

       d=b

     else

       d=c

     end if

     FindLabel =[分子字段] & vbnewline& [整数字段] & string(d*0.5,"—") & vbnewline & space(a) & [分母字段]

    End Function

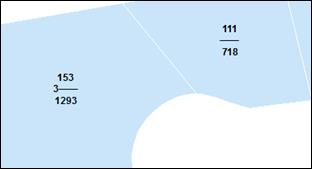

    需要说明的是，这段代码的效果还不能将标注调整到最好的显示效果，但如果你使用了Maplex标注引擎，就会发现效果的改善，如下图所示。

3 分类标注

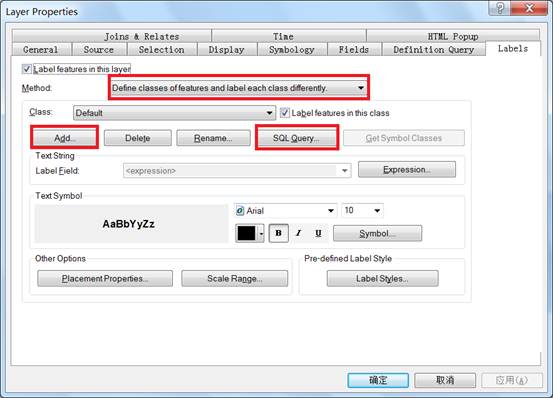

    分类标注适用于为同一图层中的不同要素设置不同的标注样式，例如高速公路和环路、普通道路的字体为不同的大小和颜色。而标注默认会应用于整个图层，这就需要我们为默认的标注增加一个分组，在图层属性对话框中设置标注的方法为“Define classes of features and label each class differently”,点击Add增加分组（需要几种不同的样式就设置几个分组），并且要为每个分组设置SQL语句进行过滤。然后为每个组设置不同的标注样式。

    总结：由于标注是动态放置，且样式可以通过VBScript和JScript来设置，因而对标注的管理非常灵活。虽然经过标注技巧和Maplex的优化能够将大部分标注以最优的位置显示，但如果期望对某些单独修改，还需将标注（Label）转换为注记（Annotation）。
