Flex图表组件主要由图表（Chart）和序列（Series）组成，其中图表用于定义一个或者两个数据源，图标类型，并且设定数据提示，数据流样式和坐标轴样式等；图表序列则指定数据源中哪些数据需要在图标上面显示，并且设定数据留的走势、填充和皮肤。一个图表组件对应一个图表控件类和一个图表序列类，其对应关系如下表所示：
表1 图表控件与图标序列
|
图 表 类 型 |
图表组件类 |
图表序列类 |
|
面积图（Area） |
AreaChart |
AreaSeries |
|
条形图（Bar） |
BarChart |
BarSeries |
|
柱状图（Column） |
ColunmChart |
ColumnSeries |
|
折线图（Line） |
LineChart |
LineSeries |
|
饼图（Pie） |
PieCahrt |
PieSeries |
|
散点图（Plot） |
PlotChart |
PlotSeries |
|
气泡图（Bubble） |
BubbleChart |
BubbleSeries |
|
蜡烛图（Candlestick） |
CandlestickChart |
CandlestickSeries |
|
HLOC图（HighLowOpenClose） |
HLOCChart |
HLOCseries |
Flex图表组件还包括轴线（Axes），轴线用于设定坐标轴的类型、标签、题目和样式属性等。Flex 4的图表组件支持下列类型的坐标轴：
lCategoryAxis：对应一组数值到坐标轴上
lLinearAxis：在图表轴的最小值和最大值之间均匀映射数字数值。
lLogAxis：以对数方式将数值映射到图表轴的最小值和最大值之间。
lDateTimeAxis：沿图表轴在最大值和最小值之间均匀地映射时间值。
在MXML程序中创建图表的主要内容有以下几点：
（1）定义图表组件。
Flex 4中的图表组件是Halo组件，所以使用mx命名空间。
（2）定义序列。
图表的序列定义包含在<mx:Series></mx:Series>标签中，每个图表类型都有自己的序列名。
（3）定义水平轴与垂直轴。
使用<mx:horizontalAxis>标签为水平轴上的项定义标签、刻度线和数据位置，使用<mx:verticalAxis>标签为垂直轴上的项定义标签、刻度线和数据位置。
（4）定义样式。
在Flex 4中主要使用图片组件的horizontalAxisRenderers属性指定数据如何沿水平轴显示，使用verticalAxisRenderers属性指定数据如何沿垂直轴显示。
（5）添加格栅线和其他元素。
Flex 4中使用annotationElements属性，设置显示在图表呈示的任何数据系列上方的图表元素数组。
（6）定义图例。
使用Legend组件可向图表中添加图例，用于对图表进行说明。
以面积图为例说明在MXML程序中创建图表的步骤如下：
（1）新建MXML程序文件后，切换到设计视图并拖动布局类组件Panel到界面中，给Panel组件添加标题“Area_Chart例子”，其效果等同于在源代码视图内输入源代码（4.6版本已更改为Spark类，定义时以s开头）：
<s:Panelx="43" y="10" width="383" height="428"title="Area_Chart例子">
</s:Panel>
（2）在设计视图中拖动AreaChart组件到Panel组件界面内，默认AreaChart组件会自动设定series和图例Legend，代码如下所示：
<mx:AreaChartid="areachart1">
<mx:series>
<mx:AreaSeries displayName="Series1" yField=""/>
</mx:series>
</mx:AreaChart>
<mx:LegenddataProvider="{areachart1}"/>
将AreaChart组件的id改为自定义的id值。设定dataProvider属性绑定前面定义的areaChartData变量“{expenses}”，如下所示：
dataProvider="{ expenses }" >
设定属性showDataTips=“true”，这样当鼠标移动到图表线的拐点处时将显示数据提示内容。
（3）为图表设置水平轴与序列，代码如下：
<mx:horizontalAxis>
<mx:CategoryAxisdataProvider = "{expenses}" categoryField="Month" />
</mx:horizontalAxis>
<mx:series>
<mx:AreaSeries yField="Expenses"displayName="开销" form="segment" />
<mx:AreaSeries yField="Profit"displayName="利润" form="curve" />
</mx:series>
其中，AreaSeries的yField属性设置为数据源中的Profit和Expenses字段，字段值即为对应数据点的y坐标。form属性分别设置为curve和segment，表示数据点之间绘制的是曲线和折线。
（4）在AreaSeries中还可以设置areaStroke属性显示的边缘线的颜色以及areaFill属性填充区域的颜色。
通过以上主要步骤在MXML应用程序文件中编辑代码，点击运行就可以生成如下图所示的面积图表：

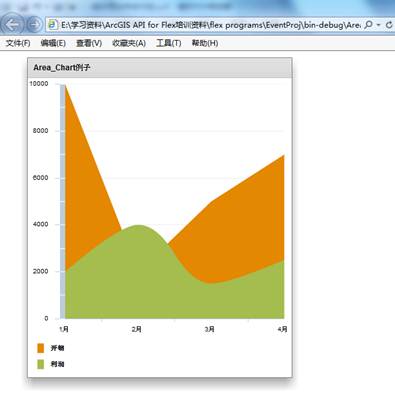

图1 Flex生成的面积图表
然而，我们发现图表中有“遮挡”现象，原因是程序默认设置面积图表是不透明的，这样当两个系列的数据叠加在一起时就容易出现遮盖。要正常显示两个系列的数据，就要设置图表填充为透明。具体做法是在MXML文件的<Declarations>标签中先定义要填充颜色的透明度，然后在定义数据系列中引用这个透明度即可。经过修改透明度后运行程序结果如下图所示：

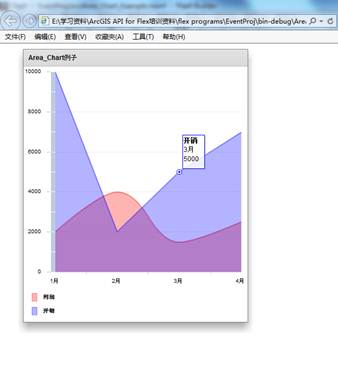

图2 设定透明度后的面积图表
