ArcGIS教程：ArcGIS符号库制作

1. 需要的软件环境

1)ArcMap 9.X

2)Font Creator 5.X

2. 二维符号库制作方法

    ArcGIS中制作二维符号库的方法可归结为以下四种：

1)基于ArcMap中已有符号制作符号库

2)基于图片制作符号库

3)基于TrueType字体制作符号库

4)多种方式组合制作符号

    不论采用上述何种方法进行符号制作准备，最终都需要在ArcMap中Style. Manager进行符号制作。您可以打开ArcMap，从菜单Tools-〉Style. Manager 进入，如下图所示。

  2.1 基于ArcMap中已有符号制作符号库

    ArcMap中最常用的符号有点符号（Marker Symbol）、线符号（Line Symbol）、面符号（Fill Symbol）、文本符号（Text Symbol）。在Style. manager中创建新的符号库文件，或打开已经存在的符号库，然后分别选择点、线、面的Simple等如下符号类型进行符号制作和组合，即可完成基于ArcMap中已有符号库的。

    1. 点符号（Marker Symbol）

    点符号包括：

1)Simple Marker Symbol：圆Circle/ 矩形 Rectangle/ Cross 十字 / Diamond 钻石 / X

2)Arrow Maker Symbol：箭头符号

    2. 线符号（Line Symbol）

    线符号包括：

1)Simple Line Symbol：实线 Solid/虚线（短划线）dash /点线 Dotted / Dash-Dot 短划-点线 / Dash-Dot-Dot 短划-点-点 线

2)Hash Line Symbol：散线符号

3)Cartographic Line Symbol：制图线符号

    3. 面状符号（Fill Symbol）

    面符号包括：

1)Simple Fill Symbol：基本符号

2)Line Fill Symbol：线填充符号

3)Gradient Fill Symbol：渐变色填充符号

  2.2 基于图片制作符号库

    基于图片的符号制作支持 Bmp和Emf两种格式的图片文件。在两种图片文件存在的情况下，到Style. manager中创建新的符号库文件，或打开已经存在的符号库，然后分别选择点、线、面的Picture符号类型添加图片为符号，即可完成基于图片进行符号库制作。

1.点符号（Marker Symbol）：Picture Marker Symbol 图片点符号

2.线符号（Line Symbol）：Picture Line Symbol 图片线符号

3.面状符号（Fill Symbol）：Picture Fill Symbol：图片填充符号

    注：Emf格式说明

1)WMF：Windows 图元文件

    “Windows 图元文件”是 16 位图元文件格式，可以同时包含矢量信息和位图信息。它针对 Windows 操作系统进行了优化。

2)EMF：增强型图元文件

    “增强型图元文件”是 32 位格式，可以同时包含矢量信息和位图信息。此格式是对“Windows 图元文件格式”的改进，包含了一些扩展功能，例如，下面的功能：内置的缩放比例信息?与文件一起保存的内置说明?调色板和设备独立性方面的。改进EMF 格式是可扩展的格式，这意味着程序员可以修改原始规范以添加功能或满足特定的需要。

  2.3    基于TrueType字体制作符号库

    1、 在画图工具/CorelDraw/Adobe Illustrator中，绘制需要的符号样式。符号的大小以300*300比较合适绘制好的符号保存成BMP/PNG/JPEG/JPG/WMF/ICO/EMF/GIF图片。

    2、打开Font Creator 5.X 工具，将绘制好的图片转换成字体；也可以直接在Font Creator 5.0绘制需要的符号样式，省略第一步。

（1）打开Font Creator 5.0工具，选择要制作的字体库，也可以新建字体库。

    单击打开文件按钮选择对话框，选种已经存在的 字体库文件。

（2）在字体库中选择一个空白的字体位置，鼠标双击，添加新的字体符号。

    使用漫游工具将编辑区域的0，0 点坐标移动到屏幕坐下角，一般在坐标为 0，0 到1500，2000的区域内绘制字体符号效果比较理想。

（3）导入图片或直接绘制字体符号（推荐导入图片）

    选择 TOOLS/IMPORT IMAGE 菜单，导入绘制好的图片

（4）对导入的图片进行调整

（5）调整好符号后，保存文件，字体库制作完毕

（6）安装做好的字体库（.ttf文件）。

 (7)打开ARCMAP ，选择 TOOLS/STYLE/STYLE. MANAGER 菜单，打开样式库管理窗体，单击STYLES按钮，创建新的样式库文件，或打开已经存在的样式库。

（8）编辑样式库文件，将编辑好的字体添加为符号

    a)点符号（Marker Symbol）：Character Marker Symbol 图片点符号

    b)线符号（Line Symbol）：Character Line Symbol 图片线符号

    c)面状符号（Fill Symbol）：Character Fill Symbol：图片填充符号

（9）编译修改后的*.style. 文件。

  2.4 多种方式组合制作符号

    基于上述三种符号制作方法，您亦可以任意组合不同的制作方法，来制作不同的符号库。

3 三维符号库制作方法

3.1使用sketch三维模型制作ArcGIS中的三维符号

    下面我们介绍使用已有的SketchUp模型来制作3D符号，并在ArcScene中使用。

第一步：将SketchUp的文件转换成3ds格式

    使用SketchUp打开文件夹"_FoodMart"中的"Food_Mart.skp"文件

    选择File>>export>>3D Model，选择格式为3ds，存储到文件夹Food_Mart中。

    同样的方法对Hsbc_Bank.skp和State_Farm.skp进行导出操作，分别将结果放在"Hsbc_Bank"和"State_Farm"文件夹中。

第二步：在ArcScene中加载数据

    打开ArcScene程序，加载Shapefiles文件夹中的三个点文件

    加载MRSID文件夹中的cortland_2003.sid影像。

    效果图如下：

第三步：使用三维模型进行符号化

    右键选择"foodmartpoint"图层，选择properties，打开属性窗口。

    选择symbology标签，点击symbol下面的点符号，弹出symbol selector对话框。

    选择properties，弹出symbol property editor 对话框。

    在type下拉列表中选择3D Marker Symbol。

    弹出打开对话框，选择前面转换出来的Food_Mart.3ds文件。点击ok确定。

    对另外两个图层做同样的操作进行符号化。

    符号化之后的效果如下：

第四步：三维符号的调整

    从影像中我们可以看出，符号的方向、大小和实际的地物不符。下面我们将对它们进行调整。

    1、角度调整

    双击TOC窗口中"foodmartpoint"图层下面的符号，调出symbol selector对话框。

    将angle改为90。

      同样的方法，将StateFarmpoint的符号角度也转90度。

    2、大小调整

    双击TOC窗口中"StateFarmpoint"图层下面的符号，调出symbol selector对话框。

    将Size改为12。

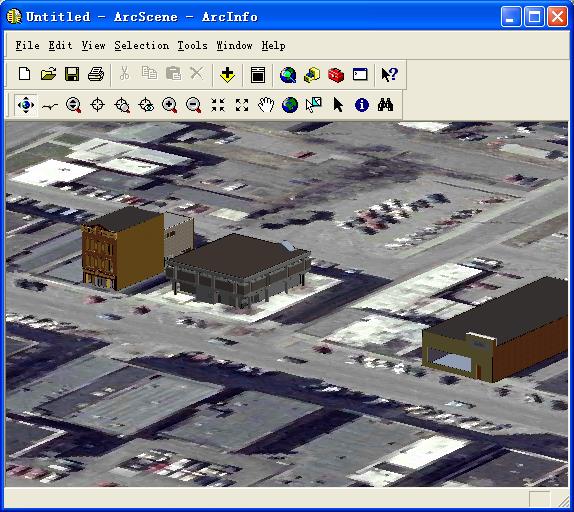

    最后的效果图如下：
