ArcGIS教程:ArcGIS中图层添加投影及投影转换

ArcGIS教程:ArcGIS中图层添加投影及投影转换
由于GIS描述的是位于地球表面的空间信息,所以在表示时必须嵌入到一个空间参照系中,这个参照系就是坐标系它是根据椭球体等参数建立的。我国目前所用到的三种主要坐标系是:北京1954、西安1980及WGS84。
    由于GIS描述的是位于地球表面的空间信息,所以在表示时必须嵌入到一个空间参照系中,这个参照系就是坐标系它是根据椭球体等参数建立的。我国目前所用到的三种主要坐标系是:北京1954、西安1980WGS84

    有了坐标系,即椭球体,数据图层就有了地理坐标,地理坐标是用经纬度表示球面的位置的。为了能够将地图从三维地理坐标通过投影转换成二位平面坐标,还要进行投影,这样的坐标系叫做投影坐标系。常用的投影有高斯-克吕格(Gauss-Kruger)投影,阿尔博斯(Albers Equal-Area Conic)投影。

    总的来说,图层是先添加地理坐标系,再添加投影。

方法一:(在ArcToolBox

一、shp图层定义地理坐标系

    ArcToolBox -> Data Management Tools -> Projections and Transformations-> Define Projection, 出现Define Projection对话框,点击Coordinates System 右侧下拉菜单,出现Spatial Reference Properties 对话框,点击select选择地理坐标系。

二、添加投影

    ArcToolBox -> Data Management Tools -> Projections and Transformations->

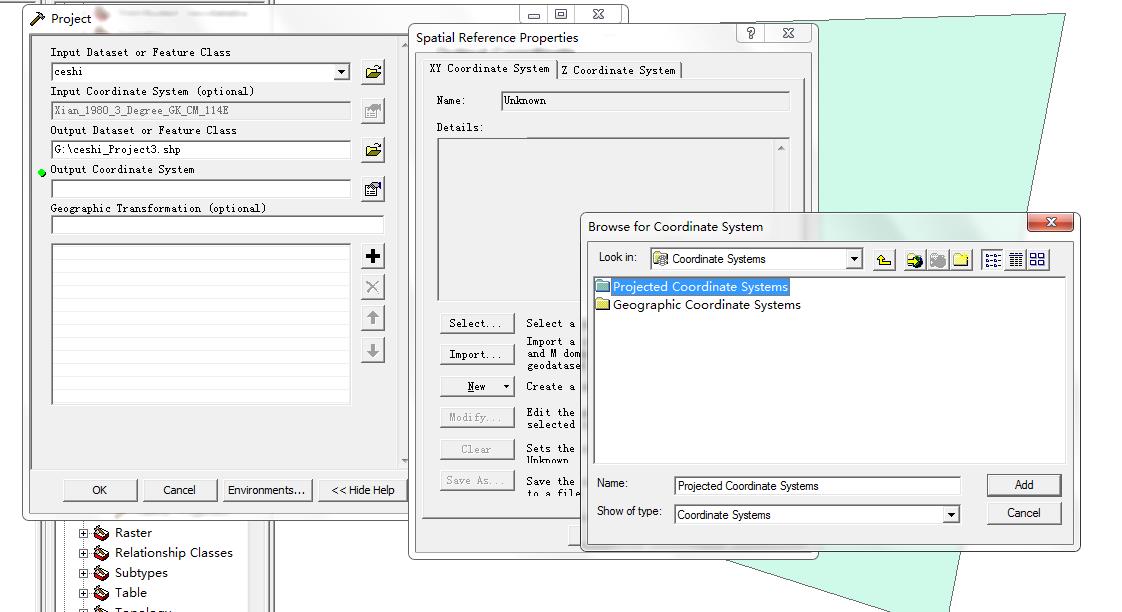

    1.矢量文件:Feature -> Project ,弹出Project对话框,选择需添加投影的图层,点击Output Coordinates System右侧下拉菜单,选择投影。

    2.栅格文件:Raster-> Project Raster,依次选择投影。

方法二:(在ArcCatalog中)

一、定义地理坐标

    在数据上鼠标 右键->Properties->XY Coordinate System 选项卡,通过modifySelectImport方式来为数据选择坐标系统。

二、添加投影

    在数据上鼠标 右键->Properties->XY Coordinate System 选项卡,通过modifySelectImport方式来为数据投影。。
