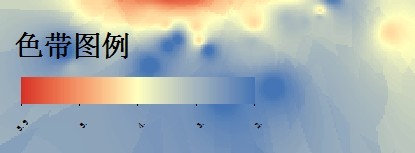

制作色带图例简明教程

1.设置栅格图层显示风格

       右键图层属性à拉伸 选择合适的色带 。

       注1：使用“拉伸”方式生成的效果，过渡较自然，其它三种方法过渡跳跃性较大。可跟据实际情况的需要选择使用。

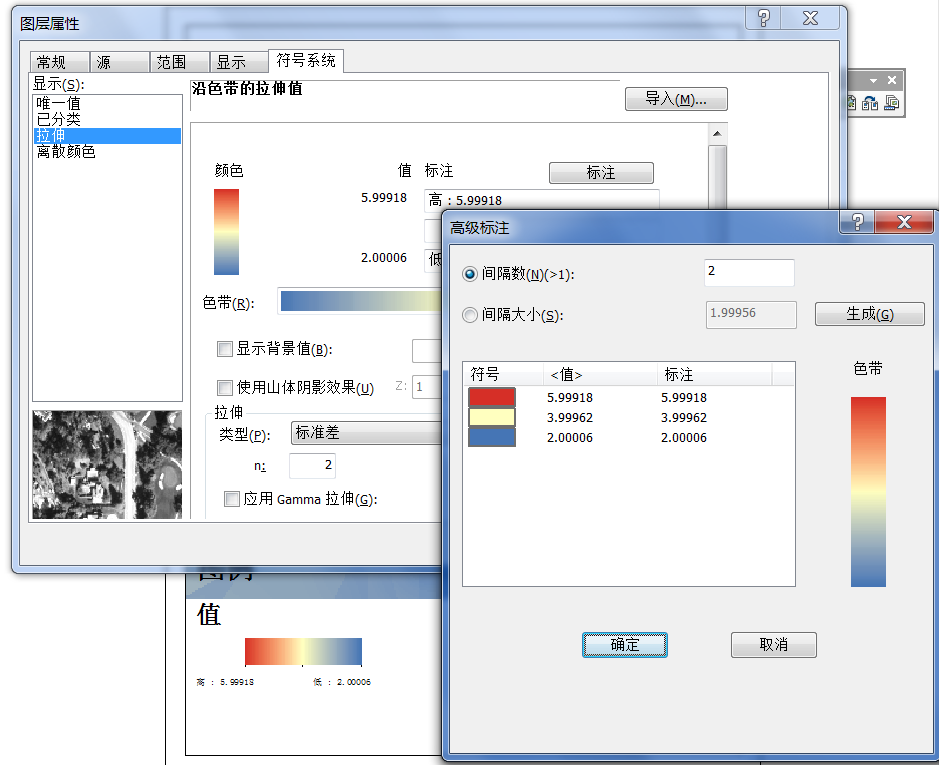

       打开标注面板，设置标注内容 。

       注2：大家很少注意这个选项，默认生成的色带图例上只有最大、最小值两个刻度，没有更细刻度的划分。（很多人使用PS或手动绘制解决。）

       使用间隔数参量，设置需要多少个刻度。使用间隔大小自动生成刻度。

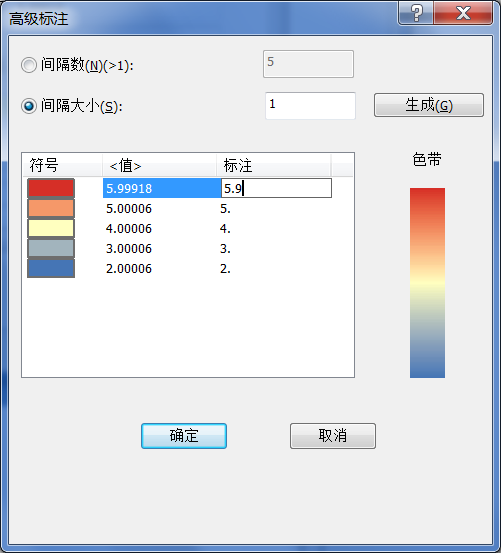

       注：刻度上的数值显示有好多小数。修改标注内容即可。

       2.在LayOut视图下面，插入图例

       指定需要生成图例的栅格图层。如下图所示。

       注：为方便精细调整，一次只生成一个图层也可以，同一图层，第二次生成的图例内容不会影响上一次的结果。

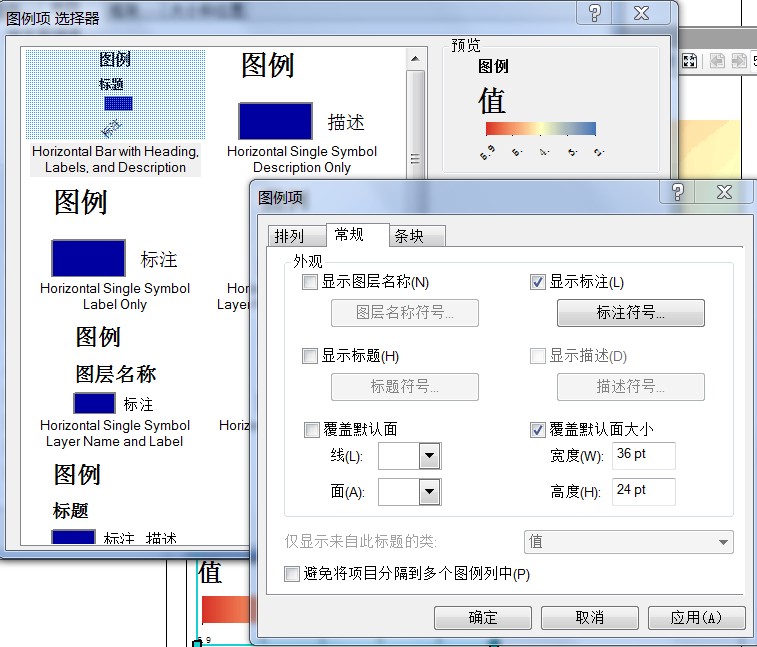

       打开上图所示，二级面板，设置图例样式。如下图。

       注：建议使用第一种样式，默认的色带是纵向的。

       设置图例项的属性，尤其是标注，否则默认的刻度标注是有45度角的。

       注：如果需要把色带拉长一些，可设置其大小。

       3.最后一步，把生成的图例放在所需要的地方即可
