ArcGIS教程：TIN工具的使用方法

“设置 TIN 边类型”交互式工具

    使用设置 TIN 边类型交互式工具在硬边、软边或规则边之间切换三角形的边类型。选择此工具后，将出现一个含有边类型下拉列表的对话框。此列表用于选择要将选定边切换到哪种边类型。

    要以交互方式更改 TIN 面上的三角形边类型，请按下述步骤操作：

    步骤:

• 单击 TIN 编辑下拉菜单，然后单击开始编辑 TIN。

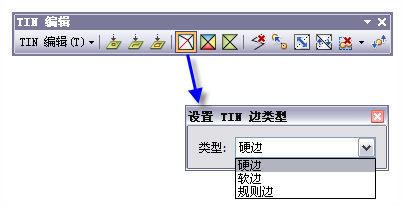

• 单击 TIN 编辑工具条中的设置 TIN 边类型按钮。将出现设置 TIN 边类型对话框窗口。
• 从下列菜单中选择所需的三角形边类型：硬边、软边或规则边。
• 选择 TIN 面上要修改的边。已修改的边是最靠近所单击位置的那些边。

“设置 TIN 标记”交互式工具

    使用“设置 TIN 标记”交互式工具来更改结点或三角形标记。在选择设置 TIN 标记工具后，会出现设置 TIN 标记对话框窗口，该对话框窗口用于指定要修改结点还是三角形标记、如何选择这些元素，以及要分配给这些元素的标记值。

    步骤:

• 单击 TIN 编辑下拉菜单，然后选择开始编辑 TIN。

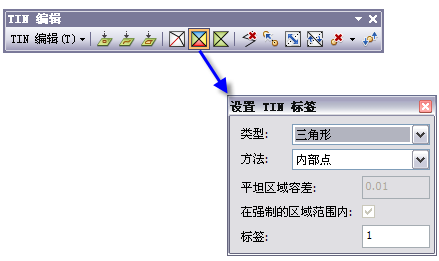

• 单击 TIN 编辑工具条中的设置 TIN 标记按钮。将出现设置 TIN 标记对话框窗口。
• 为要修改的 TIN 标记设置所需的属性。

    类型 - 选择三角形或结点来设置要编辑的 TIN 属性的类型。

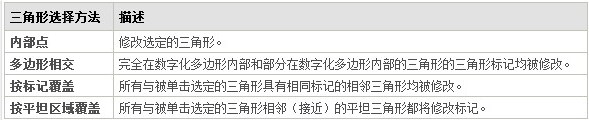

    方法 - 基于所选类型选取选择方法。

    平坦区域容差 - 当遇到超过此阈值的三角形时，将停止三角形选择。平坦区域容差以度为单位。

    仅在将按平坦区域覆盖用作三角形的选择方法时，此选项才有效。

    在强制的区域范围内 - 如果选定的三角形属于被硬/软多边形包围的区域，则只修改此区域内部的标记。如果未选择此选项，则对所有具有相同标记的三角形（“按标记覆盖”）或最初选定的三角形周围的所有平坦三角形（“按平坦区域覆盖”）继续执行传播操作。

    仅在将按标记覆盖或按平坦区域覆盖用作三角形的选择方法时，此选项才有效。

    标记 - 设置新分配的标记值。

• 选择 TIN 面上要更改结点或三角形标记的位置。
