ArcGIS教程：在结构中创建新宗地（三）

创建新宗地

    您将在前面练习中创建的测量图中创建新宗地，并将其连接到宗地结构图层。将要创建的宗地已存在于教程数据中，因此在创建新宗地之前，要取消现有宗地与结构的连接并将该宗地删除。

   步骤:

• 如有必要，启动编辑会话。

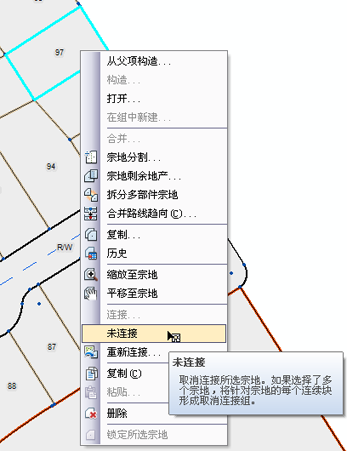

• 单击宗地编辑器 工具条上的选择宗地要素工具，在地图中右键单击宗地 97，然后单击未连接。

    宗地浏览器 窗口将变为可见，且未连接的宗地将在未连接的宗地下列出。

• 缩放到结构图层中将要添加新宗地的区域。

• 单击宗地编辑器 > 测量图目录打开测量图目录 对话框。

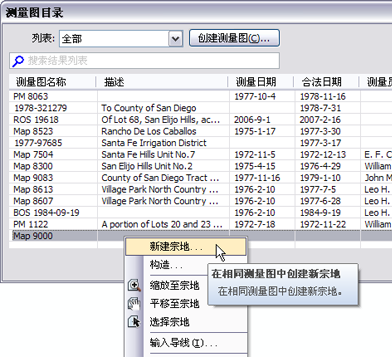

• 右键单击在上述练习中创建的测量图 (Map 9000)，然后单击新建宗地。

    构造工具将在地图中变为可用，并且宗地详细信息 对话框也变为可见。

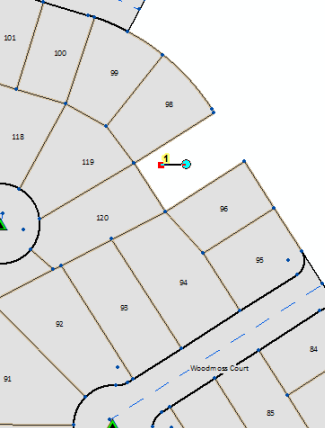

• 单击地图上的任意位置以添加宗地导线的起点。

• 在宗地详细信息 对话框中，确保属性选项卡处于活动状态。

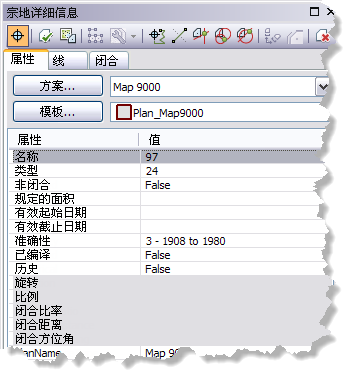

• 在宗地详细信息 对话框中，单击属性选项卡下的模板按钮，然后在选择要素模板 对话框中选择 Plan_Map9000 模板。单击确定。

    请注意，在属性选项卡下，Plan_Map9000 模板的类型字段已设置为 24，测量图名称字段已设置为 Map 9000，精度字段已设置为 3 - 1908 至 1980。

• 为宗地名称字段输入 97。

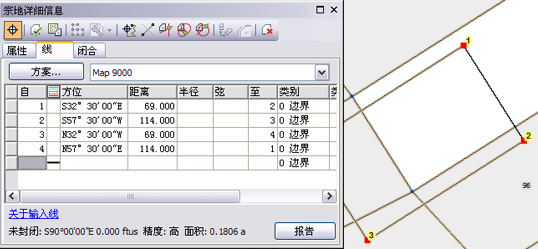

• 单击宗地详细信息 窗口中的线选项卡开始输入宗地导线。
