ArcGIS教程：创建带状地图索引要素

    带状地图索引要素可用于定义带状地图中的每个页面。这些要素定义每个页面的空间范围和地图旋转，并提供可用于标注下一页和上一页的数据。

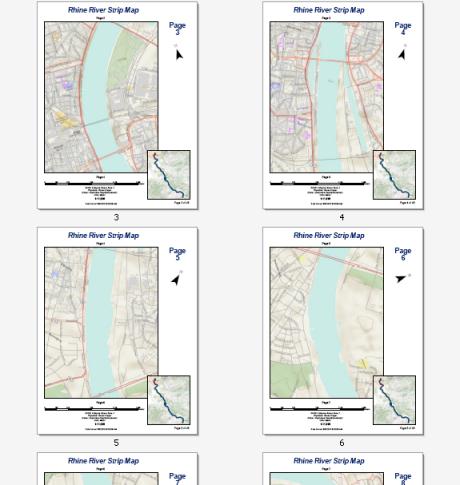

    上述示例是 Köln 和 Koblenz 城市之间莱茵河的带状地图。任何具有 Internet 连接的用户均可轻松创建此 44 页系列图册。该数据来自 ArcGIS Online 中提供的世界地形图服务。您可以使用“数据驱动页面”、“数据驱动页面”工具集中提供的地理处理工具、数据框属性和动态文本轻松地重新创建此带状地图。您需要创建线要素，用于确定带状地图的路径。可以通过使用 ArcMap 编辑工具创建新线要素类来完成此步骤。

    以下步骤使用带状地图索引要素地理处理工具创建带状地图索引要素类。该要素类是用于为上方示例带状地图定义地图范围的要素类。这些步骤适用的前提假设是，您已经完成了以下主题中概述的各个步骤：

    准备带状地图

    步骤:

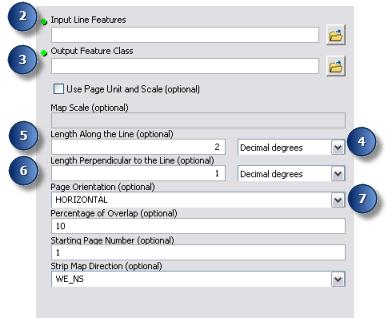

• 打开带状地图索引要素地理处理工具。

    通过打开搜索 并输入格网索引要素可找到该工具，也可以在工具箱 > 系统工具箱 > 制图工具 > 数据驱动页面下找到该工具。

• 单击输入线要素箭头，然后选择线图层 Upper Rhine。这是为此特定的带状地图示例准备地图时创建的要素类。
• 单击输出要素类浏览按钮 ，然后为要创建的格网索引要素指定位置和名称。例如，可将该要素类命名为 strip_map_index，然后将其保存到默认地理数据库中。
• 单击单位箭头，然后选择千米。
• 在沿线长度中输入 2.4。
• 在垂直于线的长度中输入 1.8。

    主地图的数据框的尺寸为 8 英寸乘 6 英寸。横纵比是 0.75 (6/8)。为实现最佳结果，在确定带状地图索引要素的尺寸时应保持此横纵比。沿河流的尺寸为 2.4 km，垂直于河流的尺寸为 1.8 km。

• 单击页面方向箭头并选择垂直。

    此参数用于确定布局页面上输入线要素的方向。值水平表示带状地图系列在页面上的方向为从左到右。值垂直表示带状地图系列在页面上的方向为从上到下。想要绘制地图的莱茵河部分的地理方向为从北到南。因此，带状地图页面的流动方向为从上到下。这样做可使北方始终指向页面的顶部。相应选项是垂直。如果正在绘制地图的线要素的主流方向为从东到西，则带状地图在页面上的方向为从左到右。

• 重叠百分比、起始页码和带状地图方向保留默认值。
• 单击确定。

    新要素类 strip_map_index 即创建完成，并且如果 ArcMap 处于打开状态，则该要素类还将添加到活动数据框中。如您所见，一些格网仅覆盖水域。此要素类包含对创建带状地图至关重要的字段。这些字段包括

• Angle
• LeftPage
• RightPage
• TopPage
• BottomPage
