ArcGIS教程：影响路径距离（垂直系数）（二）

垂直系数修饰属性

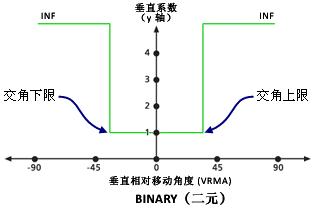

    与 HRMA 图一样，VRMA 图中的字符可由修饰属性进行进一步的控制，从而细化垂直系数。可能会存在角度阈值，如果 VRMA 超过了此角度，成本会过高而使其成为行进的障碍。此阈值称为交角。当 VRMA 超出此值时，VF 会指定为无穷大。

    水平系数图仅有一个交角，而垂直系数图与此相反，它具有最大和最小两个交角。

    可为每个函数指定交角，可增大三角曲线的幂，可通过零系数更改非三角函数的 y 轴截距，还可以定义线性函数中线的斜率。

• LCUTANGLE

    定义阈值下限的 VRMA 度数，如果低于（小于）该值，将不会考虑指定的垂直系数关键字，而将 VF 设置为无穷大。

• HCUTANGLE

    定义阀值上限的 VRMA 度数，如果高于（大于）该值，将不会考虑指定的垂直系数关键字，而将 VF 设置为无穷大。

• SLOPE

    为 LINEAR、INVERSE_LINEAR、SYM_LINEAR 和 SYM_INVERSE_LINEAR 关键字确定 VRMA-VF 坐标系中直线的斜率。斜率被指定为垂直增量/水平增量（例如，30 度斜率为 1/30，指定为 0.03333）。有关斜率为 1/90 的线性函数的示例，请参见 LINEAR VRMA 图。

• COSPOWER

    COS VRMA 函数中的值将增加到的幂。VF 由以下方程确定：

     VF = cos(VRMA)power

• SECPOWER

    SEC VRMA 函数中的值将增加到的幂。VF 由以下方程确定：

     VF = sec(VRMA)power

• TABLE_NAME

    识别将与 TABLE 垂直系数关键字一同使用的 ASCII 文件的名称。
