ArcGIS教程：ArcScan 快速浏览

“扫描矢量化”工具栏

    通过“扫描矢量化”工具栏可以访问 ArcScan 各功能。

栅格绘画工具栏

    “栅格绘画”工具栏支持多种用于绘制和擦除栅格单元的工具。

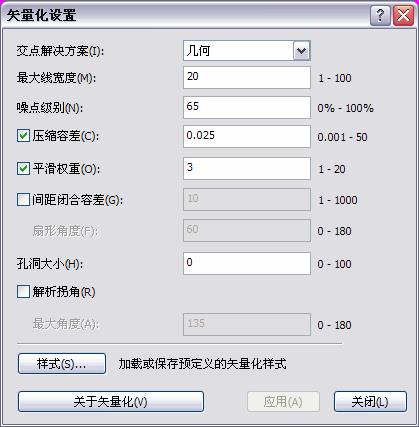

“矢量化设置”对话框

    矢量化设置是扫描矢量化扩展模块的一些最重要的组件。用户可通过这些设置指定可以对哪些栅格数据进行矢量化以及如何构造输出矢量数据的几何。在 ArcScan 中，任何其他设置都不能像矢量化设置一样对栅格到矢量转换的结果产生影响。

“捕捉环境”窗口

    ArcScan 使用经典编辑捕捉环境，而不是“捕捉”工具栏中的设置。您必须启用“编辑选项”对话框中的经典捕捉。支持手动矢量化过程的栅格捕捉属性位于“捕捉环境”窗口中的“栅格”树下。单击“编辑器”菜单，指向“捕捉”，然后单击“捕捉窗口”显示“捕捉环境”窗口。

“栅格捕捉选项”对话框

    ArcScan 支持单独用于栅格捕捉的选项对话框。可从“扫描矢量化”工具栏访问“栅格捕捉选项”对话框，您可以通过此对话框来应用专门针对栅格追踪的设置。

“生成要素”对话框（自动矢量化）

    为矢量化确定了最佳可用设置后，便可以创建矢量要素。可以使用“生成要素”命令创建要素。此命令将打开“生成要素”对话框，通过该对话框可以选择目标线和多边形图层。还有几个选项可用于仅为当前所选的单元生成要素，并选择是否在生成新要素后选择这些要素。
