ArcGIS教程：关于设置栅格捕捉选项

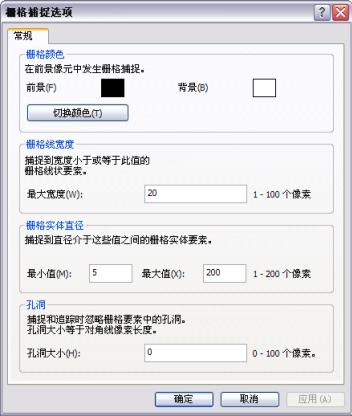

    ArcScan 支持单独用于栅格捕捉的选项对话框。可从“扫描矢量化”工具栏访问“栅格捕捉选项”对话框，您可以通过此对话框来应用专门针对栅格追踪的设置。

    此对话框中的第一个选项用于切换栅格前景颜色和栅格背景颜色。由于栅格追踪仅作用于前景颜色，因此，可以使用此工具将所需的颜色切换到前景状态，而无需更改栅格图层符号系统。

    此对话框中的第二个选项用于指定追踪的最大栅格线宽度。基于用户输入的值，可以捕捉到宽度等于或小于最大线宽度值的栅格线。这样便可根据栅格线的宽度来控制能捕捉到并最终矢量化哪些栅格线。

    与栅格线宽度设置类似，ArcScan 还提供了用于捕捉到实体的设置。实体是表示圆要素的一系列栅格单元。在某些情况下，栅格中的元素可能符合作为圆的条件，但并不在矢量化范围内（例如，句号和点）。可以指定实体直径的上下限范围。直径在此范围内的所有实体都将被识别为实体并可进行捕捉。

    ArcScan 提供了一种忽略孔洞的方法，通过此方法可在使用“矢量化追踪”工具进行追踪时忽略栅格线性元素中存在的孔洞。孔洞大小是按照背景单元的对角线距离（以像素为单位）来测量的。小于指定大小的孔洞会被忽略，“矢量化追踪”工具将继续对已连接单元进行追踪。在表示线的栅格区域中，可能因分辨率不佳而出现孔洞。
