ArcGIS教程：制作地图的浮雕效果

    我们用ArcGIS制作地图时可以制作出很多很炫的效果，比如地图阴影、地图渲染、光晕效果、浮雕效果、三维效果等等。本文用墨西哥州的数据为例，为大家介绍如何制作地图的浮雕效果。

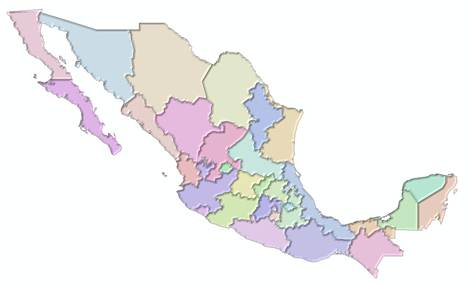

    下图是用ArcGIS制作的地图浮雕效果图：

1.创建向内缓冲区

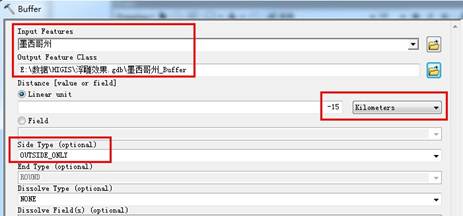

    （1）打开缓冲区工具。分析工具——领域分析（proximity）——缓冲区。

    （2）输入要素选择墨西哥州。

    （3）距离设置为：-15千米。

    （4）Side Type选择OUTSIDE_ONLY。

    （5）得到墨西哥州_Buffer图层。

2.擦除缓冲区

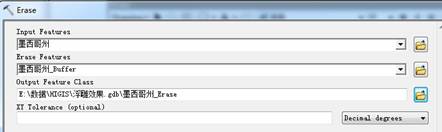

    （1）打开Erase工具。分析工具——叠加分析（overlay）——擦除。

    （2）输入要素选择墨西哥州。

    （3）橡皮要素选择墨西哥州_Buffer。

    （4）

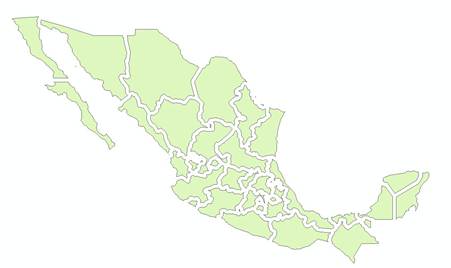

    得到墨西哥州_Erase图层。

3.计算欧氏距离，得到栅格数据

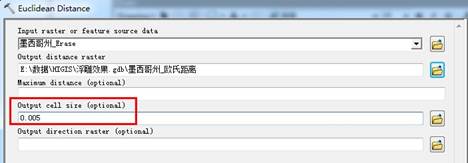

    （1）打开欧式距离工具。空间分析工具——距离分析——欧氏距离（Euclidean Distance）。

    （2）输入要素选择墨西哥州_Erase。

    （3）像元大小应该根据具体数据调节，像元值过大则图斑效果明显，像元值过小造成计算机运算量加大。本例输出像元大小选取0.005-0.01。

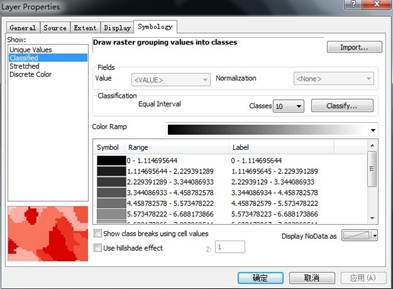

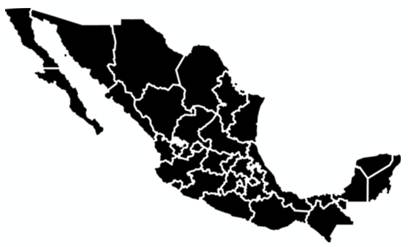

    （4）得到墨西哥州_欧氏距离栅格数据，符号化为黑白色带。

4.裁剪栅格数据

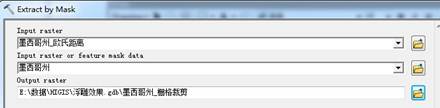

    （1）打开按掩膜提取工具。空间分析工具——提取分析——按掩膜提取（Extract by Mask）。

    （2）输入栅格数据选择墨西哥州_欧氏距离。

    （3）输入的掩膜数据选择墨西哥州。

    （4）得到墨西哥州_栅格裁剪数据。

5.创建山体阴影

    （1）打开山体阴影工具。空间分析工具——表面分析（Surface）——山体阴影（Hillshade）。

    （2）输入要素选择墨西哥州_栅格裁剪，参数保持不变，得到墨西哥州_山体阴影。

6.对原始数据符号化并叠加图层

    （1）只显示墨西哥州和墨西哥州_山体阴影图层

    （2）把墨西哥数据做符号化处理，使之更加美观。

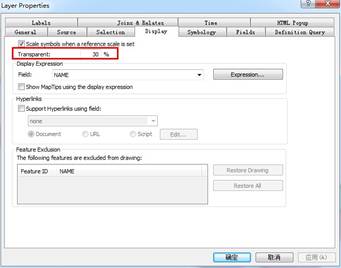

    （3）墨西哥州图层透明度设置为30%。图层属性——Display。

    （4）图层叠加后的效果见下图。
