一、 引言
不少制图工作者在面对大量密集POI点地图显示问题上做了大量的研究,如进行分类,不同级别显示数量不同的类别;或设定抽稀规则,开发抽稀工具等。
ArcGIS智能标注引擎Maplex,对密集的标注具有自动抽稀功能,因此,将符号也作为标注,使用maplex来进行自动抽稀,这样就可很好的解决大量点显示的问题。
二、 操作步骤

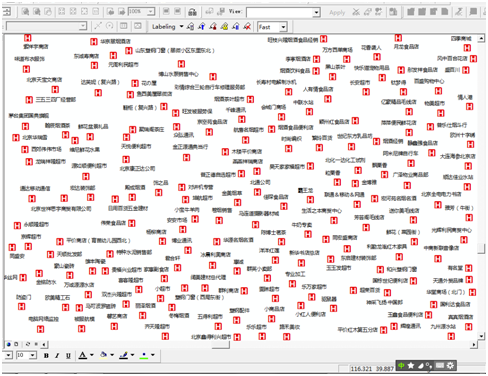

以北京某片区医院为例,来进行自动抽稀。原始的显示如下图所示:
在确认具备Maplex前提下,使用Maplex标注引擎,进行如下操作:
1、在label manager中选择要显示的点图层。点击Text symbol部分的symbol,在symbol selector中选择bullet leader

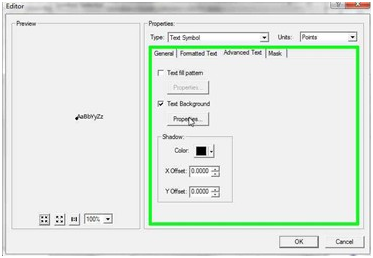

2、选择之后点击Properties,进入编辑器,选择Advanced Text选项卡,点击Text background的properties

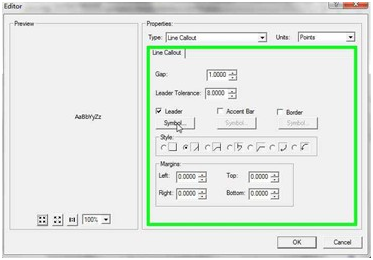

3、进入Text background属性编辑器,在line callout中选中leader,点击Symbol

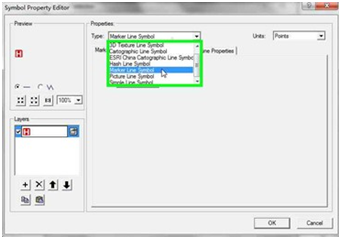

4、在symbol selector对话框中点击properties,在symbol property editor中的type选择Marker line symbol

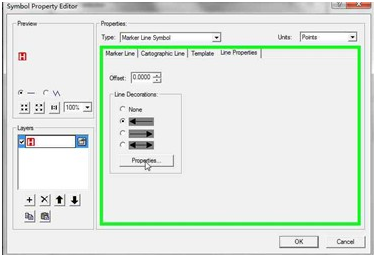

5、在cartographic line 选项卡中color设置为无色,template选项卡中偏移一个位置,Line properties选项卡中line decorations中选择第二项,点击Porperties

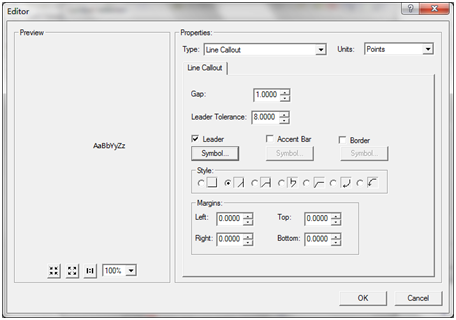

6、一步步OK之后,在第4步操作的面板中设置牵引线的容限。(如:当偏移要素点超过8的时候显示牵引线的label)
7、之后在label manager的Placement properties里offset输入上一步leader tolerance+1的值。(超过8,显示牵引线label)

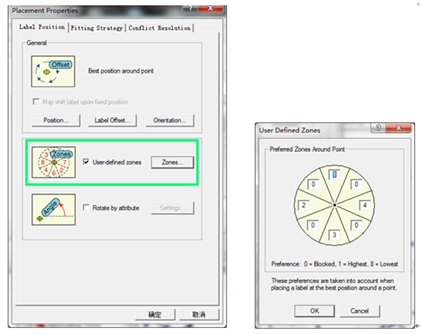

为了更好的进行显示,还可以对点的摆放位置进行灵活设置,如,所有的标注优先符号正上方显示,其次在正下方;标注只显示在符号的右边等。
经过点抽稀之后,最终的显示效果如下所示:
三、 小结
将符号作为标注的一部分,充分利用Maplex自带的抽稀功能,很好的解决了大量密集点的地图显示问题,具有实际应用价值。此外,在工作中若遇到无需显示标注,仅显示符号,我们只需将上述的步骤3中的line callout替换为Marker Text Background,再进行相应设置即可
